VCD01

产品分类:
产品描述:
供应商型号: ET-3381813
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  VCD01

VCD01概述


    产品简介

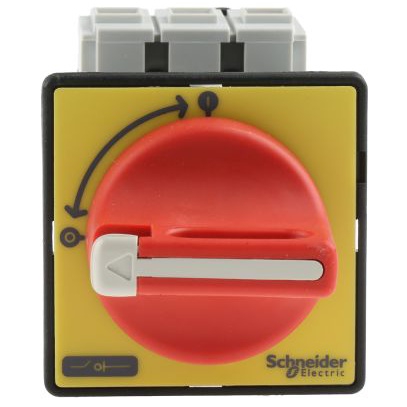

    本文将详细介绍一款由Schneider Electric生产的旋转开关断路器——TeSys VARIO VCD01。这是一款具有高可靠性、高性能的产品,主要应用于工业自动化控制领域。它的主要功能是提供安全的紧急停止操作,并且能够作为隔离装置使用。产品通过符合国际标准(如IEC 60947-3)的设计来确保其在严苛环境下的稳定运行。

    技术参数


    | 参数类别 | 详细信息 |

    | 产品类型 | 旋转开关断路器 |
    | 额定操作电压 | 690 V AC 50/60 Hz |
    | 额定冲击耐压等级 | 8 kV |
    | 热电流 | [Ithe] 16 A (封闭)、[Ith] 20 A (自由空气) |
    | 额定操作电流 | 0.4 A 到 20 A 不同条件下 |
    | 额定操作功率 | 3 kW 至 11 kW (不同电压下) |
    | 制造能力 | 200 A @ 400 V (AC-23A) |
    | 短路制造能力 | 1 kA @ 400 V (峰值) |
    | 短时耐受电流 | 140 kA @ 400 V (1 秒) |
    | 短路条件下的额定电流 | 10 kA @ 400 V (对应熔丝 20 A gG / aM) |
    | 断开能力 | 200 kA @ 400 V (AC-23A) |
    | 机械耐用性 | 100,000 次循环 |
    | 电气耐用性 | 30,000 次循环 (DC-1...5), 100,000 次循环 (AC-21) |
    | 连接方式 | 螺丝端子连接,适用于电缆 6 mm² 和 10 mm² |
    | 扭矩 | 2.1 N.m (螺丝端子) |

    产品特点和优势


    独特功能和优势:
    1. 多功能性:这款旋转开关断路器既可用作隔离开关,又具备紧急停止功能,使其成为各种应用的理想选择。
    2. 高可靠性:通过严格的测试标准(如 IEC 60947-3),确保产品能够在恶劣环境中可靠运行。
    3. 安全设计:具备红色手柄和黄色面板,易于识别,并允许最多3把挂锁固定,保证操作安全。
    4. 环保认证:符合RoHS标准,并获得Green Premium认证,表明其对环境影响小。
    5. 广泛的电气参数覆盖范围:不同的额定操作电流、功率和电压选项使得产品适应性强,能够满足不同应用需求。

    应用案例和使用建议


    这款旋转开关断路器广泛应用于工业控制系统、工厂自动化设备等领域。例如,在电动机控制回路中,作为切断电源的安全设备。在使用过程中,应特别注意以下几点:
    1. 正确选择电流参数:根据实际负载情况选择合适的额定电流,以避免因过载导致的损坏。
    2. 定期检查维护:由于长期工作可能导致磨损,建议定期检查并更换损坏部件,确保设备安全可靠运行。
    3. 环境适应性:产品可在-20℃至+50℃的温度范围内工作,但在极端环境下仍需谨慎使用。

    兼容性和支持


    兼容性:这款旋转开关断路器设计符合多种国际标准,如IEC 60947-3,可以与其他同类设备或控制系统无缝集成。制造商提供了丰富的技术支持文档,包括安装手册和维护指南,便于用户快速上手并进行日常管理。
    支持服务:购买后,用户可享受18个月的质量保证期。此外,Schneider Electric还提供在线客服和技术支持服务,帮助用户解决各类使用过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作困难 | 检查是否有杂物阻碍,确保手柄自由活动。 |
    | 开关发热异常 | 确认负载电流是否超过额定值,必要时调整负载。 |
    | 开关无法断开电路 | 检查是否有电气故障,如接触不良等,及时修复。 |
    | 开关外壳损坏 | 如出现外壳破损,应立即停用,并联系专业人员进行检查和更换。 |

    总结和推荐


    综上所述,Schneider Electric的TeSys VARIO VCD01旋转开关断路器是一款高性能、高可靠性的产品,适用于多种工业应用场景。其出色的电气性能、安全设计以及广泛的适用范围使其在市场上具有较强的竞争力。对于需要高度可靠的控制设备的应用场合,推荐使用这款产品。同时,需要注意的是,在实际应用中要遵循正确的安装和使用规范,以确保设备能够充分发挥其优势并保持良好的运行状态。

VCD01厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

VCD01数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 VCD01 VCD01数据手册

VCD01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.8999 ¥ 387.8541
5+ $ 44.3793 ¥ 375.0049
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 387.85
