ZB5FD7

产品分类:
产品描述:
供应商型号: DV-30153642
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5FD7

ZB5FD7概述

    产品概述:和谐型开关头部 ZB5FD7

    产品简介

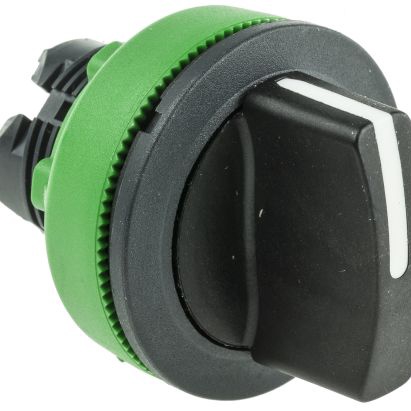

    ZB5FD7 是一款嵌入式黑色选择开关头部,适用于各种控制面板。它具有三个位置切换功能,可以实现左到中心的弹簧复位。该产品属于和谐系列XB5的一部分,主要用于工业自动化控制领域,例如机械设备、工业机器人和控制系统等。

    技术参数


    - 基本参数
    - 型号:ZB5FD7
    - 额定容量:无明确说明
    - 安装孔径:30mm
    - 开关类型:内置式嵌入
    - 工作位置:3个(±45°)
    - 操作方式:弹簧复位左到中心
    - 信号单元头形状:圆形
    - 操作手柄颜色:黑色标准手柄
    - 防护等级:IP69、IP66、IP67
    - 质量:0.031kg
    - 电气参数
    - 触点配置:单块前装 <= 3个触点;单块双块前装 <= 6个触点
    - 电气组成代码:C11、SF1、C3、C4、C7、C8、C5、C6
    - 过电压类别:II类(符合IEC 60536)
    - 标准认证:EN/IEC 60947-5-4、UL 508、CSA C22.2 No 14、EN/IEC 60947-5-1、EN/IEC 60947-1、JIS C 4520
    - 认证机构:CSA、DNV、UL、GL、BV、RINA、LROS (Lloyds register of shipping)
    - 机械和环境参数
    - 机械耐久性:100万次操作循环
    - 储存温度范围:-40°C至70°C
    - 操作温度范围:-40°C至70°C
    - 耐高压冲洗:7000000 Pa(55°C,距离0.1米)
    - 振动抗性:5gn(f=2...500Hz)
    - 冲击抗性:30gn(半正弦波加速,持续时间为18ms);50gn(半正弦波加速,持续时间为11ms)

    产品特点和优势


    ZB5FD7 具有以下显著特点:
    - 高可靠性:具备百万级操作循环的机械耐久性,确保长期稳定运行。
    - 环境适应性强:工作温度范围宽,耐高压冲洗和振动冲击,适合严苛工业环境。
    - 高防护等级:提供IP69、IP66、IP67等多种防护等级,适用于多种恶劣条件下的使用。
    - 环保材料:符合RoHS标准,对环境友好。

    应用案例和使用建议


    ZB5FD7 可广泛应用于机械设备、工业机器人、控制系统等领域,尤其适用于需要高频操作的场合。以下是一些建议使用场景和优化方案:
    - 安装注意事项:确保安装孔直径为Ø30.75mm,便于安装和稳固。
    - 连接方式:可采用螺栓端子或插拔连接器进行连接,确保电路的稳定性和安全性。
    - 操作方式:考虑到弹簧复位机制,建议定期检查操作手柄的灵活性,以确保正常工作。

    兼容性和支持


    - 兼容性:ZB5FD7 兼容和谐系列XB5的相关组件,易于集成到现有系统中。
    - 技术支持:制造商提供相关的技术支持和服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    - Q1:如何确认正确安装?
    - A1:通过目测检查安装孔尺寸和位置是否符合要求,确保安装牢固。
    - Q2:如何检测开关状态?
    - A2:根据电路图,通过检测电路通断情况来判断开关的状态。
    - Q3:如何更换损坏的操作手柄?
    - A3:按照制造商的指示,拆卸并替换损坏的操作手柄,确保所有连接紧固。

    总结和推荐


    ZB5FD7是一款高性能的选择开关头部,具有广泛的适用性和高度的可靠性。其卓越的机械耐久性和优良的环境适应性使其成为工业控制领域的理想选择。我们强烈推荐在需要高频操作和高环境适应性的应用场景中使用该产品。

ZB5FD7厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5FD7数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5FD7 ZB5FD7数据手册

ZB5FD7封装设计

查看详情并下载
Symbol
Footprint
3D Model
