ZB5AW062

产品分类:
产品描述:
供应商型号: 4008-ZB5AW062-ND
供应商: Digi-Key
标准整包数: 1
SCHNEIDER/施耐德  ZB5AW062

ZB5AW062概述


    产品简介

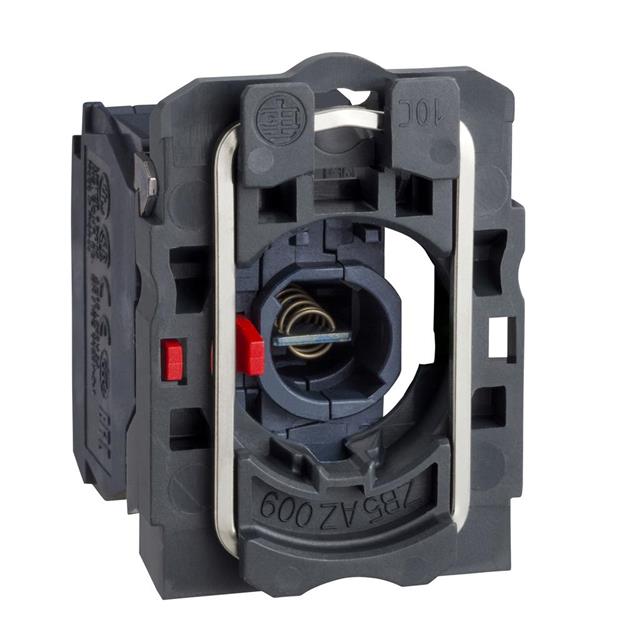

    产品名称: ZB5AW062 完整装配体及光源阻挡器
    产品类型: 按钮开关配件,属于Harmony系列XB5和XB4,适用于BA9s灯泡,额定电压为250V,1NC(常闭)触点。
    主要功能:
    - 机械操作: 具有缓慢断开功能,能够实现精确的电气状态切换。
    - 电气连接: 使用螺丝压线端子,可以接驳不同尺寸的导线。
    - 防护等级: 达到II类电气冲击保护标准,提供双重绝缘。
    - 认证: 符合多项国际标准,如UL 508、EN/IEC 60947-5-1等。
    应用领域: 主要应用于需要安全可靠的开关操作的场合,例如工业自动化控制、机器设备、建筑自动化系统等。

    技术参数


    - 触点类型与组成: 1个NC(常闭)触点
    - 触点操作: 缓慢断开
    - 电缆连接: 螺丝压线端子,≤2 x 1.5 mm²(带端部)或≥1 x 0.22 mm²(无端部)
    - 灯源: 灯泡未包含,可选BA9s灯泡
    - 功耗: 直流<2.4 W
    - 机械耐久性: 500万次循环
    - 电气耐久性: 100万次循环(AC-15 2A 230V等条件)
    - 额定绝缘电压 [Ui]: 600 V
    - 额定冲击耐受电压 [Uimp]: 6 kV
    - 短路保护: 10A熔断器(gG)

    产品特点和优势


    产品优势:
    - 机械稳定性: 经过严格测试,可承受高达500万次的机械操作。
    - 电气可靠性: 高效且耐用,适用于多种电气负载条件。
    - 高防护等级: 满足II类电气冲击保护标准,确保在危险环境下依然可靠运行。
    - 多样化安装选项: 支持螺丝压线端子、插头连接器及PCB焊接等多种连接方式。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统: 在生产线上的控制面板中,用于启动和停止机器。
    - 机械设备: 如起重机、升降机等,在操作过程中提供紧急停机功能。
    - 建筑自动化系统: 用于照明系统的开关控制。
    使用建议:
    - 在安装时注意环境温度,保证设备在-40到158°F(-40到70℃)范围内正常工作。
    - 配备抗旋转板(ZB5AZ902),特别是对于选择开关和急停按钮,以增加稳定性和可靠性。
    - 定期检查电气连接端子的紧固情况,确保长期可靠运行。

    兼容性和支持


    兼容性:
    - 可与Harmony XB5和XB4系列设备配套使用。
    - 提供多种连接方式,方便与不同类型的电路板和接线方式配合使用。
    支持和服务:
    - Schneider Electric提供全面的技术支持和售后服务,包括18个月的质量保证。

    常见问题与解决方案


    问题1: 设备出现短路现象。
    - 解决方案: 检查连接线路,确保使用符合规格的电缆并正确接线;更换损坏的熔断器。
    问题2: 操作力过大,导致按钮损坏。
    - 解决方案: 检查安装过程,确保设备正确固定;定期检查并调整按钮的松紧度。
    问题3: 灯泡无法点亮。
    - 解决方案: 更换新的BA9s灯泡;检查电源连接和开关状态。

    总结和推荐


    综合评估:
    ZB5AW062是一款性能卓越、设计精良的按钮开关配件,具有较高的机械稳定性和电气可靠性。其多功能性使其适用于广泛的工业和建筑自动化应用场合。经过严格的测试和认证,确保在各种环境条件下都能可靠运行。
    推荐结论:
    基于上述各方面优势,强烈推荐此产品给需要安全可靠的电气开关操作的应用场景。无论是工业控制还是建筑自动化系统,ZB5AW062都是理想的选择。

ZB5AW062厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AW062数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AW062 ZB5AW062数据手册

ZB5AW062封装设计

查看详情并下载
Symbol
Footprint
3D Model
