ZB5FA68

产品分类:
产品描述:
供应商型号: 1679034
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5FA68

ZB5FA68概述

    #

    产品简介

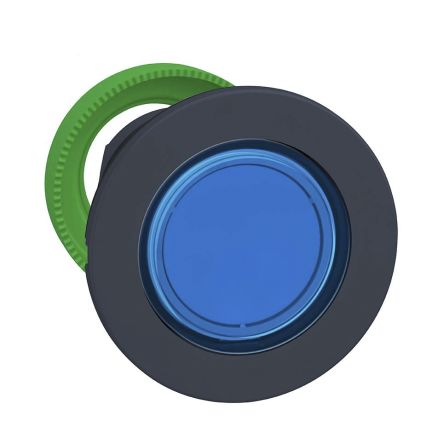

    ZB5FA68是一款用于嵌入式安装的蓝色嵌入式按压按钮头,专为标志插入设计。该产品属于Harmony XB5系列,主要用于带标志的嵌入式按钮。产品具有多种电气组合代码,如C4、C14、M1、M2等,以满足不同的接触需求。ZB5FA68具有广泛的适用范围,可用于工业控制、自动化设备、机械设备等领域。

    技术参数


    一般参数
    - 型号:ZB5FA68
    - 类型:带标志的嵌入式按钮头
    - 颜色:蓝色
    - 材质:塑料
    - 安装直径:30 mm
    - 重量:0.017 kg
    - 单个包装数量:1
    - 额定操作次数:10,000,000次
    电气参数
    - 额定电压:符合IEC 60536标准的II类过电压类别
    - 接触配置:
    - C4:≤6个触点,使用单双块前装
    - C14:≤2个触点,使用单块前装
    - M1:≤6个触点,使用单块前装并带集成LED
    - M2:≤6个触点,使用单双块前装并带集成LED
    - M10:≤2个触点,使用单块前装并带集成LED
    - SF2:≤2个触点,使用单块前装
    - M6:≤2个触点,使用单块前装并带集成LED和变压器
    - MF1:≤2个触点,使用单块前装并带集成LED
    - C3:≤6个触点,使用单块前装并带集成LED
    环境参数
    - 存储温度:-40...70°C
    - 工作温度:-40...70°C
    - 防护等级:IP69, IP67, IP66(符合IEC 60529)
    - 冲击测试:符合IEC 60068-2-27标准,30 gn(半正弦波)18 ms 和 50 gn(半正弦波)11 ms
    - 振动测试:5 gn(频率2...500 Hz)
    认证
    - CSA认证
    - UL 508认证
    - EN/IEC 60947-5-4认证
    - JIS C 4520认证
    - EN/IEC 60947-5-1认证
    - GB 14048.5认证
    - EN/IEC 60947-1认证
    - DNV认证
    - BV认证
    - RINA认证
    - LROS认证

    产品特点和优势


    ZB5FA68具有以下显著的特点和优势:
    - 高可靠性:高达10,000,000次的机械寿命,确保长期稳定运行。
    - 高防护等级:具备IP69、IP67和IP66防护等级,适用于恶劣环境。
    - 抗冲击和抗振动:能够承受高强度冲击和振动,保证设备的稳定性。
    - 环保认证:通过RoHS认证,不含超标SVHC物质,符合REACH标准。

    应用案例和使用建议


    应用案例
    ZB5FA68广泛应用于工业自动化控制系统、机械设备、安全门锁系统等领域。例如,在一个需要频繁操作的机械控制面板中,ZB5FA68可以作为紧急停止按钮,提供可靠的信号传输和高防护性能。
    使用建议
    - 环境适应性:选择合适的电气配置代码以适应具体的应用环境和要求。
    - 正确安装:按照技术手册中的指示进行正确的安装和接线,确保设备正常工作。
    - 定期维护:根据制造商的指导进行定期检查和维护,确保长期稳定运行。

    兼容性和支持


    ZB5FA68与Harmony XB5系列的其他组件具有良好的兼容性,便于整体系统集成。制造商提供全面的技术支持和维护服务,帮助客户解决各种问题,确保设备的高效运行。

    常见问题与解决方案


    常见问题
    1. 安装过程中出现接触不良。
    2. 按钮在频繁使用后失效。
    3. 无法通过外部电源点亮LED。
    解决方案
    1. 检查接线是否正确,确保每个触点都正确连接到相应的电气配置代码。
    2. 检查机械部分是否磨损,如有磨损应及时更换,确保按钮的正常使用。
    3. 确认LED模块是否正常工作,如果LED不亮,请检查电源和连接线是否正确,必要时可咨询技术支持。

    总结和推荐


    综上所述,ZB5FA68是一款具备高可靠性和良好防护性能的嵌入式按压按钮头,适用于多种工业应用场景。它具有出色的抗冲击和抗振动能力,以及多种电气配置代码以适应不同需求。如果您需要一个耐用且功能强大的按钮组件,ZB5FA68是一个值得推荐的选择。在安装和使用过程中,请严格遵循技术手册的指导,以确保最佳效果。

ZB5FA68厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5FA68数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5FA68 ZB5FA68数据手册

ZB5FA68封装设计

查看详情并下载
Symbol
Footprint
3D Model
