JDL36200

产品分类:
产品描述:
供应商型号: 996-JDL36200
供应商: Mouser
标准整包数: 1

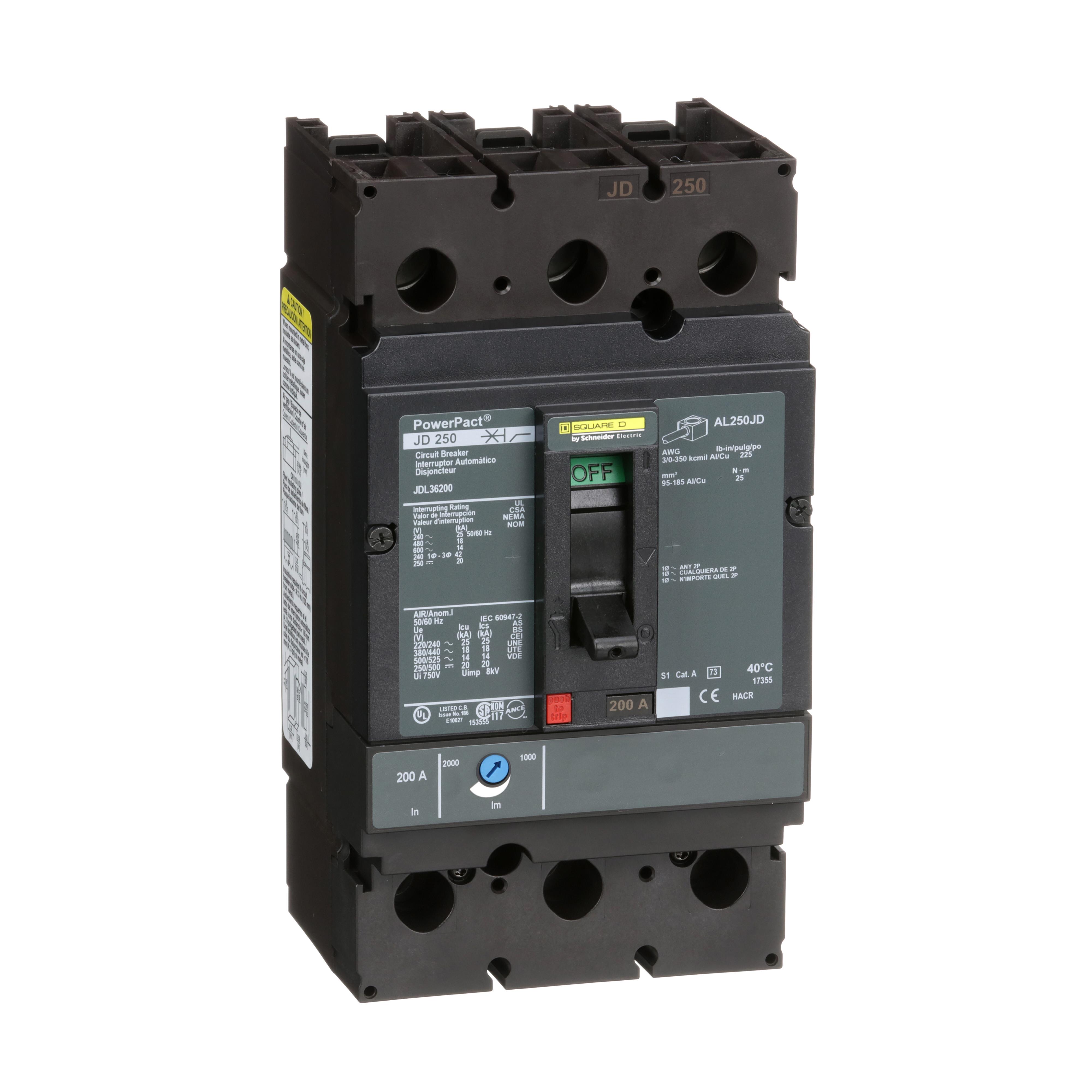

SCHNEIDER/施耐德  JDL36200

JDL36200概述

    PowerPact J Circuit Breaker: Comprehensive Technical Overview

    1. 产品简介


    PowerPact J 是一款由Schneider Electric制造的电路断路器,属于PowerPact系列。该产品主要用于配电系统,具有高度可靠性和出色的性能表现。PowerPact J 系列的断路器主要应用于工业、商业及住宅等领域,提供过载保护和短路保护等功能,确保用电系统的安全运行。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 额定电流 | 200 A |
    | 极数 | 3P |
    | 控制类型 | 拨动开关 |
    | 分断能力 | 14 kA @ 600 V AC |
    | 额定绝缘电压 | 750 V IEC 60947-2 |
    | 过载保护 | 是 |
    | 短路保护 | 是 |
    | 分断类别 | D |
    | 工作频率 | 50/60 Hz |
    | 额定冲击耐压等级 | 8 kV IEC 60947-2 |
    | 磁性跳闸电流 | 2000 A |
    | 持续电流额定值 | 80% |
    | 端子尺寸(适用于铝/铜) | AWG 3/0...350 kcmil |
    | 最大脱扣电流调整范围 | 0.25...1 x In |
    | 紧固扭矩 | 221.3 lbf.in (25 N.m) |
    | 工作环境温度范围 | -13…158 °F (-25…70 °C) |
    | 存储温度范围 | -58…185 °F (-50…85 °C) |
    | 工作海拔高度 | < 6561.68 ft (2000 m) |
    | 包装尺寸(长x宽x高) | 8.600 in x 7.500 in x 5.700 in |

    3. 产品特点和优势


    PowerPact J 电路断路器具有以下显著特点和优势:
    - 可靠性高:采用热磁脱扣技术,确保在多种恶劣环境下依然稳定运行。
    - 分断能力强:能够承受高达14 kA的短路电流,适用于大功率需求的应用场合。
    - 灵活性强:可通过调节长时整定电流范围,实现更灵活的过载保护设置。
    - 安装简便:采用单元安装方式,方便用户进行快速安装。
    - 维护便捷:配备多种辅助开关插件,方便用户实时监测和控制设备状态。

    4. 应用案例和使用建议


    - 应用案例:在配电系统中,PowerPact J 断路器常用于工厂生产线、数据中心、大型建筑等需要高可靠性电力保护的场所。
    - 使用建议:建议在首次安装前仔细阅读技术手册,确保正确选择合适的断路器型号和配套设备。对于长时间处于高负荷运行状态的应用,定期检查和维护是必不可少的。

    5. 兼容性和支持


    PowerPact J 断路器兼容多种标准接口,如Modbus和以太网通信接口,使其易于集成到现有系统中。Schneider Electric为用户提供全面的技术支持和售后服务,包括在线技术支持、培训课程和定期维护服务,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备频繁跳闸 | 检查负载电流是否超过额定值,并适当调整长时整定电流范围。 |
    | 辅助开关无法正常工作 | 确认辅助开关接线是否正确,必要时重新接线。 |
    | 操作面板指示灯不亮 | 检查电源连接是否正常,确认是否有足够的电压供应。 |

    7. 总结和推荐


    总体而言,PowerPact J 电路断路器以其卓越的性能和可靠的保护功能,在各种电力系统中表现出色。无论是从性能指标还是用户体验来看,都是一款值得推荐的产品。如果您正在寻找一种能够满足高可靠性要求并具有良好维护性的电路断路器,PowerPact J 将是一个理想的选择。

JDL36200厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
