ZB4BA9

产品分类:
产品描述:
供应商型号: 8151673
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德  ZB4BA9

ZB4BA9概述


    产品简介


    产品名称:Harmony 22mm 弹压按钮
    产品类型: 弹压按钮
    主要功能: 适用于需要弹压操作的控制面板,具备多种颜色选择,适用于不同的指示需求。
    应用领域: 工业自动化控制、机械设备操作面板、建筑自动化系统等。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 直径:0.87英寸(22毫米);整体尺寸:高1.14英寸(29毫米),深1.10英寸(28毫米) |
    | 材料 | 面板材料:铬镀金属 |
    | 操作方式 | 弹簧复位 |
    | 按钮头颜色 | 黑色、绿色、红色、白色、黄色、蓝色、无标记 |
    | 安装方式 | 嵌入式安装 |
    | 按钮头形状 | 圆形 |

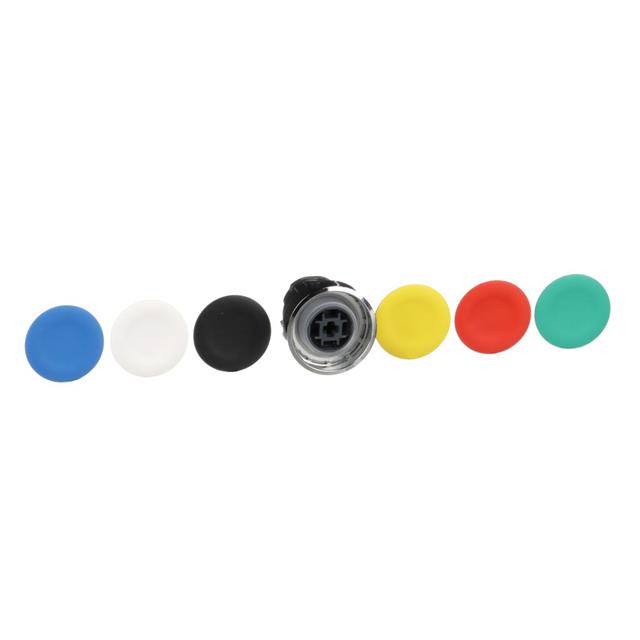

    | 按钮头额外信息 | 提供六种颜色帽 |
    | 电气组成 | 规格C1:1个常开(N/O) + 1个常闭(N/C);规格C2:1个常开(N/O) + 1个常闭(N/C) |
    | 使用寿命 | 机械耐用性:10,000,000次循环 |
    | 保护等级 | IP66、IP67、IP69、IP69K;NEMA 13、NEMA 4X |
    | 工作温度 | 存储温度:-40°F至158°F(-40°C至70°C) |
    | 认证标准 | IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-12 |

    产品特点和优势


    - 多功能选择: 提供六种颜色帽选择,适应不同的指示需求。
    - 高耐用性: 机械耐用性高达10,000,000次循环,适用于频繁操作的应用环境。
    - 严格防护: 达到IP66/IP67/IP69/IP69K和NEMA 13/NEMA 4X双重防护标准,适应恶劣环境。
    - 安全认证: 符合多个国际安全标准,如IEC、UL、CSA等。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制面板中用于启动和停止操作。
    - 在机械设备的操作面板上作为紧急停止按钮。
    使用建议:
    - 在安装时注意最小电路板厚度为1.6毫米,确保电气连接稳定。
    - 注意最小开孔直径为22.4毫米±0.1毫米,避免安装时出现偏差。
    - 确保固定夹具每90毫米水平和120毫米垂直方向上至少有一个固定支柱,以增加结构稳定性。

    兼容性和支持


    - 兼容性: 适用于Harmony系列的其他配件和模块,便于系统集成。
    - 支持: 施耐德电气提供详尽的技术文档和客户服务支持,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开孔尺寸不准确 | 严格按照22.4毫米±0.1毫米进行加工,确保安装顺利。 |
    | 按钮操作卡顿 | 检查弹簧是否损坏,如有必要请更换弹簧。 |
    | 指示灯不亮 | 检查电气接线是否正确,确认是否有供电问题。 |

    总结和推荐


    产品总结:
    - 高耐用性: 10,000,000次循环的机械耐用性,确保长时间稳定使用。
    - 广泛适用性: 多种颜色选择和严格的防护标准使其适合各种恶劣环境。
    - 安全性高: 符合多项国际标准,保障使用者安全。
    推荐使用:
    - 推荐在工业自动化控制系统中使用,尤其适用于对耐用性和防护要求较高的场合。

ZB4BA9厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB4BA9数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB4BA9 ZB4BA9数据手册

ZB4BA9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.5163
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.51
直接购买
加入购物车
