ZB5AG212

产品分类:
产品描述:
供应商型号: ET-3109648
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5AG212

ZB5AG212概述


    产品简介

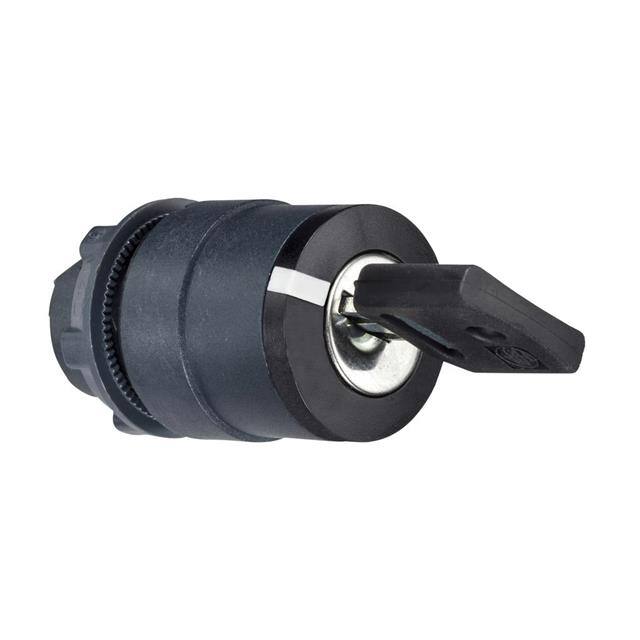

    本产品为ZB5AG212型选择开关头部组件,属于“Harmony XALF”和“Harmony XB5”系列的产品。它主要用于需要多位置选择操作的应用场合,例如机械设备控制、电力系统操作等。该选择开关头具有2个位置,可进行旋转操作,并且配置了Ronins 421E类型的钥匙锁,以增强安全性和防止未经授权的操作。产品采用塑料材质的边框设计,安装直径为22mm,符合工业标准,适用于多种应用环境。


    技术参数




    - 型号:ZB5AG212
    - 产品类型:选择开关头部
    - 尺寸:直径22mm,总宽度29mm,总高度29mm,深度72mm
    - 重量:0.057kg
    - 机械耐久性:100万次循环
    - 电气组成代码:包括C11, C15, SF1, SR1, C3, C4, C5, C6, C7, C8等,适用于不同接触数量需求的安装方式
    - 工作环境温度:存储温度-40°C至70°C,运行温度同样范围
    - 防护等级:IP67, IP66, IP69K, IP69, NEMA 13, NEMA 4X
    - 认证标准:符合IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, JIS C 4520, UL 508, CSA C22.2 No 14等标准
    - 振动耐受性:5g(频率范围2-500Hz)
    - 冲击耐受性:半正弦波加速30g持续时间18ms,50g持续时间11ms
    - 保修期:18个月


    产品特点和优势




    ZB5AG212选择开关头的主要优势在于其高机械耐久性和广泛的工作温度范围。它采用了先进的防护技术,提供卓越的防尘防水性能,适用于各种恶劣环境。此外,该产品拥有多个电气组成代码选项,能够满足不同类型的应用需求。其稳固的设计和安全的钥匙锁定机制,确保了设备在复杂环境下稳定可靠的工作。


    应用案例和使用建议




    该产品适用于需要多位置选择和切换的应用场景,如机械设备控制、电力系统操作等。建议在安装时考虑到最小电路板厚度要求(至少1.6mm)和合理的安装方向。对于选择开关和紧急停止按钮,推荐使用ZB5AZ902型防旋转板以增加稳定性。另外,在每个水平方向每隔90mm(3.54英寸),垂直方向每隔120mm(4.72英寸)固定一次可以提高安装的稳固性。


    兼容性和支持




    ZB5AG212与多种电气元件和系统兼容,适用于多种标准的电气连接方式,如螺丝压接终端、插件连接器以及印刷电路板上的安装。制造商提供了全面的技术支持和维护服务,包括安装指导和技术咨询,确保用户能够高效安全地使用产品。


    常见问题与解决方案




    1. Q:如何保证选择开关头的安装牢固?
    - A:在安装过程中,应遵循指南要求,适当使用防旋转板,并确保每间隔一定距离安装固定部件。

    2. Q:如何处理安装后的工作温度异常情况?
    - A:检查安装环境是否符合规定的工作温度范围,必要时调整安装位置或采取隔热措施。


    总结和推荐




    综上所述,ZB5AG212选择开关头以其卓越的机械耐久性、广泛的电气组成选项和出色的防护能力,成为各种工业应用场景的理想选择。其广泛的兼容性和制造商提供的支持使其易于集成到现有系统中。强烈推荐在需要高可靠性多位置选择开关的应用场景中使用此产品。

ZB5AG212厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
