ZB4BP2S

产品分类:
产品描述:
供应商型号: 7469598
供应商: 海外现货
标准整包数: 1

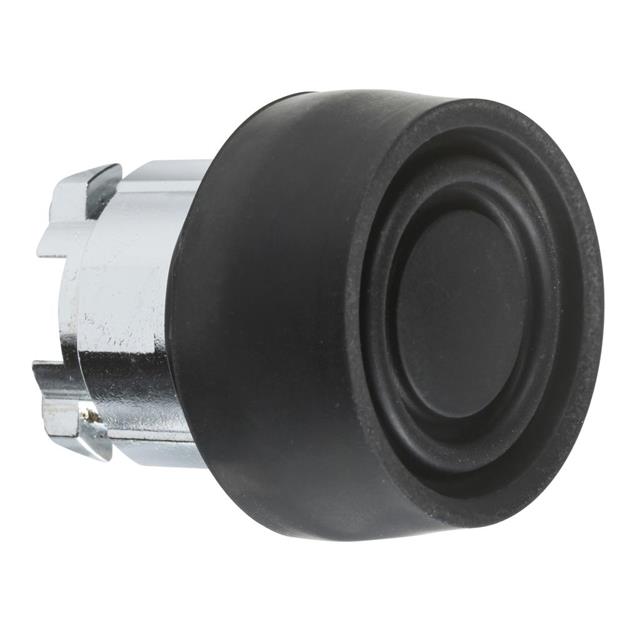

SCHNEIDER/施耐德  ZB4BP2S

ZB4BP2S概述


    产品简介


    产品名称: ZB4BP2S
    产品类型: 按钮开关
    主要功能: 用于非照明的按钮操作,提供机械耐用性和电气可靠性
    应用领域: 工业自动化、控制系统、机械设备等领域

    技术参数


    - 尺寸(mm):直径 22 mm,高度 30 mm,深度 33 mm
    - 安装孔径(mm):直径 22.5 mm 推荐
    - 电气规格:对应代码 C1 (1 N/O, 1 N/C),C2 (1 N/O, 1 N/C 或 1 N/O, 1 N/O 或 1 N/C, 1 N/C),C9, C11, SF1 和 SR1,C15 (1 N/O)
    - 操作方式:弹簧复位型
    - 认证标准:符合 IEC 60536、IEC 60947-5-1、IEC 60947-5-4、IEC 60947-5-5 等国际标准
    - 环境温度:存储 -40℃ 到 70℃,操作 -40℃ 到 70℃
    - 防护等级:IP66, IP67, IP69, IP69K
    - 振动耐受性:5 g (2…500 Hz)
    - 冲击耐受性:30 g (18 ms), 50 g (11 ms)

    产品特点和优势


    - 高机械耐用性:可达 10000000 次循环
    - 多功能电气配置:支持多种电气接线方式,满足不同应用需求
    - 坚固耐用:采用铬镀金属材质,提供良好保护
    - 广泛适用性:适用于各种工业环境,包括高湿度和振动条件
    - 环保认证:REACH 无SVHC,RoHS 免疫,China RoHS 声明

    应用案例和使用建议


    应用案例
    - 工业自动化控制:在工厂自动控制面板上使用,提供稳定的开关操作
    - 机械设备控制:作为安全停止开关,确保操作员的安全
    使用建议
    - 安装注意事项:
    - 确保电路板厚度不低于 1.6 mm
    - 面板切口直径为 22.4 mm ± 0.1
    - 保持螺钉紧固扭矩不超过 0.6 N.m
    - 适应性固定夹每 90 mm 水平方向和 120 mm 垂直方向使用一次
    - 确保定位销与相应标记对齐

    兼容性和支持


    - 兼容性:与 Harmony XB4 系列产品兼容,可选配不同的指示灯罩和操作头
    - 支持服务:提供 18 个月的保修期,可通过官方渠道获取技术支持和维修服务

    常见问题与解决方案


    1. 问题: 操作过程中按钮头频繁松动
    解决方案: 调整并拧紧所有固定螺丝,确保螺丝扭矩不超过 0.6 N.m
    2. 问题: 设备安装后按钮头位置偏移
    解决方案: 确保定位销和电路板上的标记正确对齐,检查并调整固定夹的位置
    3. 问题: 按钮按下时反应迟钝
    解决方案: 清理内部灰尘和杂质,确保连接线接触良好,重新测试按钮操作

    总结和推荐


    综上所述,ZB4BP2S 按钮开关以其高机械耐用性和广泛的电气配置能力,成为工业自动化和机械设备中的理想选择。其优异的防护能力和环保特性使其在市场上具备较强的竞争力。对于需要高可靠性的工业应用场合,推荐选用此款产品。同时,建议在使用过程中严格遵守安装指南,以充分发挥其性能。
