ZB5FD801

产品分类:
产品描述:
供应商型号: 1679071
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5FD801

ZB5FD801概述

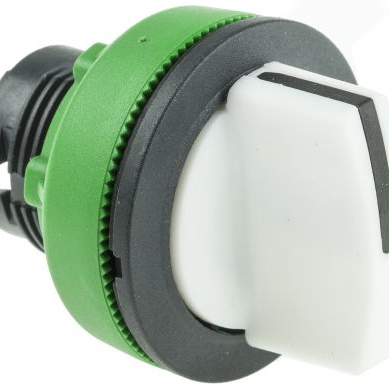

    ZB5FD801 Flush-Mounted White Selector Switch Head 技术手册

    1. 产品简介


    ZB5FD801是一款嵌入式安装的白色选择开关头,具有三位置弹簧返回右至中心功能。它属于Harmony XB5系列,主要用于需要高可靠性和长寿命的应用场合。该产品适用于多种工业和商业环境,例如控制面板、机械设备以及各种自动化系统。

    2. 技术参数


    - 基本参数
    - 型号: ZB5FD801
    - 产品类型: 选择开关头
    - 材质: 塑料边框
    - 安装直径: 30 mm
    - 外形: 圆形
    - 操作方式: 弹簧返回右至中心
    - 颜色: 白色标准手柄
    - 位置信息: 三位置±45°
    - 机械参数
    - 整体尺寸(CAD): 宽度37 mm,高度37 mm,深度46 mm
    - 重量: 0.031 kg
    - 机械耐久性: 100万次循环
    - 电气参数
    - 接触组合代码:
    - C11(≤3个触点,使用单个前装模块)
    - SF1(≤3个触点,使用单个前装模块)
    - C3(≤6个触点,使用单个前装模块)
    - C4(≤6个触点,使用单个和双前装模块)
    - C7(≤4个触点,使用单个前装模块)
    - C8(≤4个触点,使用单个和双前装模块)
    - C5(≤5个触点,使用单个前装模块)
    - C6(≤5个触点,使用单个和双前装模块)
    - 环境参数
    - 存储温度: -40...70 °C
    - 操作温度: -40...70 °C
    - 防护等级: IP69, IP66, IP67
    - 振动抗性: 5 gn(频率范围:2...500 Hz)
    - 冲击抗性: 30 gn(持续时间:18 ms,半正弦波加速度)

    3. 产品特点和优势


    ZB5FD801具有以下几个显著的特点和优势:
    - 耐用性高: 可经受100万次循环操作,适合长期稳定运行。
    - 多功能性: 支持多种触点组合,满足不同应用需求。
    - 可靠性强: 具备IP69、IP66、IP67防护等级,可在恶劣环境中稳定工作。
    - 环境适应性强: 能在极端温度范围内工作,适用于各种苛刻环境。
    - 认证齐全: 通过多项国际认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    ZB5FD801可广泛应用于工业控制面板、机械设备以及其他自动化系统中。例如,在一个自动生产线控制系统中,ZB5FD801可以作为紧急停止按钮使用,以确保生产安全。为了确保最佳性能,建议在安装时遵循手册中的指南,如正确切割面板孔径,使用合适的接线端子等。

    5. 兼容性和支持


    ZB5FD801与Harmony XB5系列的其他部件高度兼容,易于集成到现有的控制系统中。厂商提供详细的技术支持和维护服务,确保用户在使用过程中能够获得及时帮助。

    6. 常见问题与解决方案


    - 问题: 开关操作不顺畅。
    - 解决办法: 检查安装是否正确,确保没有杂质干扰,必要时进行清洁。
    - 问题: 开关接触不良。
    - 解决办法: 检查接线端子是否紧固,确认接线无误。
    - 问题: 无法达到预期的机械耐久性。
    - 解决办法: 确保安装符合规范,避免过度施力。

    7. 总结和推荐


    ZB5FD801是一款高性能的选择开关头,具备卓越的耐用性和多功能性。它的高防护等级和广泛的应用范围使其成为工业控制系统的理想选择。强烈推荐在需要高可靠性和多功能性的应用场景中使用此产品。

ZB5FD801厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
