ZB5AA333概述

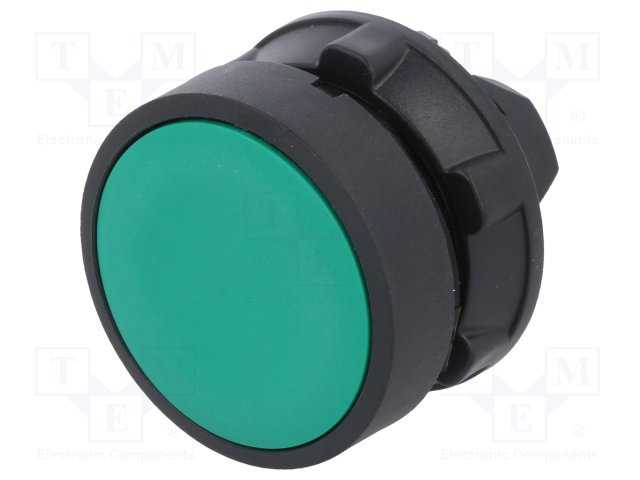

    ZB5AA333 绿色按钮头电子元器件技术手册

    产品简介


    ZB5AA333 是一款绿色按钮头,直径为 22 毫米的非照明式推钮开关。其特点是弹簧复位操作,适用于各种工业控制场合。产品属于哈莫尼 XB5 系列,主要功能是作为启动按钮,广泛应用于机械设备、自动化控制系统等领域。

    技术参数


    - 型号:ZB5AA333
    - 颜色:绿色
    - 按钮头直径:22 mm
    - 设备高度和宽度:29 mm
    - 设备深度:28 mm
    - 重量:0.018 kg
    - 操作类型:弹簧复位
    - 电气耐久性:10000000 周期
    - 额定电压类别:II 类(符合 IEC 60536)
    - 防护等级:IP67, IP66, IP69K, IP69(符合 IEC 60529)
    - NEMA 防护等级:NEMA 13, NEMA 4X
    - 抗高压喷射能力:7000000 Pa(55°C 下,距离 0.1 米)
    - 冲击抵抗力:30 gn(半正弦波加速 18 ms),50 gn(半正弦波加速 11 ms)(符合 IEC 60068-2-27)
    - 振动抵抗力:5 gn(频率 2...500 Hz)(符合 IEC 60068-2-6)
    - 认证:BV, CSA, DNV, GL, LROS, RINA, UL 列名
    - 保修期:18 个月

    产品特点和优势


    1. 高耐用性:经过 10000000 次操作测试,确保长时间使用不损坏。
    2. 卓越防护:多种防护等级,适合在恶劣环境中使用。
    3. 多用途:适用于各种工业控制设备,提供多种连接方式。
    4. 认证齐全:通过多项国际标准认证,确保产品质量和可靠性。

    应用案例和使用建议


    1. 机械设备控制面板:安装于机械设备的控制面板上,作为启动按钮使用。
    2. 自动化生产线:用于自动化生产线的控制信号传递。
    3. 工业控制系统:应用于复杂的工业控制系统中,如数控机床、输送线等。
    使用建议:
    - 在安装过程中,建议使用防旋转板(型号 ZB5AZ902),以增加稳定性和安全性。
    - 安装时注意最小厚度为 1.6 mm 的电路板,以及精确的开孔尺寸(直径 22.4 mm ± 0.1)。
    - 螺丝的拧紧扭矩应不超过 0.6 N.m(5.3 lbf.in)。

    兼容性和支持


    ZB5AA333 可与其他电子元器件或设备配合使用,具体连接方式请参考手册中的连接细节。厂商提供详细的技术支持和售后服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题:按钮无法正常弹回。
    - 解决方案:检查弹簧是否受损或卡住,必要时更换新的弹簧组件。
    2. 问题:防护等级失效。
    - 解决方案:检查防护密封圈是否完好,如有损坏需及时更换。
    3. 问题:按钮频繁故障。
    - 解决方案:检查是否由于机械应力过大导致,建议重新设计安装位置或减小外部冲击。

    总结和推荐


    ZB5AA333 是一款高性能、高可靠性的电子元器件,具备多种防护等级和高电气耐久性。适用于各种工业环境,特别是需要高可靠性控制信号的应用场合。总体而言,推荐在各类机械设备和自动化控制系统中使用该产品。

ZB5AA333厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AA333数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AA333 ZB5AA333数据手册

ZB5AA333封装设计

查看详情并下载
Symbol
Footprint
3D Model
