ZB5AA434概述


    产品简介

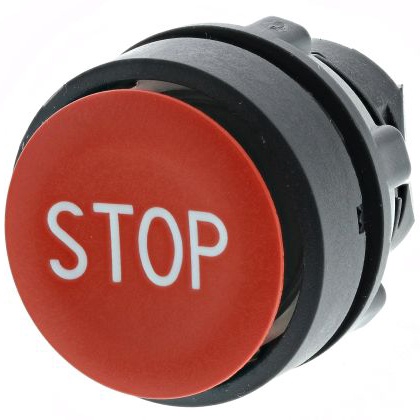

    ZB5AA434红灯嵌入式按钮
    产品类型:非发光型按钮头
    主要功能:提供红色嵌入式“停止”按钮头,弹簧复位操作方式。
    应用领域:广泛应用于工业控制、自动化系统、机械设备等领域,适用于需要紧急停止或常规操作按钮的场合。

    技术参数


    - 型号:ZB5AA434
    - 产品系列:Harmony XB5
    - 按钮头材料:塑料
    - 安装直径:22 mm
    - 单件销售:1
    - 按钮形状:圆形
    - 操作类型:弹簧复位
    - 按钮标识:红色嵌入式,“STOP”字样
    - 整体尺寸(CAD):宽29 mm,高29 mm,深28 mm
    - 重量:0.018 kg
    - 机械耐久性:1000万次循环
    - 站名:XALD 1...5切口,XALK 2...5切口
    - 电气组成代码:C1(≤9个触点,使用前装单块),C2(≤9个触点,使用前装单块和双块),C11(≤3个触点,使用前装单块),C15(1个触点,使用前装单块),SF1(≤3个触点,使用前装单块),SR1(≤3个触点,后装单块)
    - 存储温度范围:-40...70 °C
    - 操作温度范围:-40...70 °C
    - 过电压类别:II类,符合IEC 60536标准
    - 防护等级:IP67,IP66(符合IEC 60529标准),IP69K,IP69,NEMA 13,NEMA 4X
    - 高压水枪抗压性:7000000 Pa(55 °C),距离:0.1 m
    - 冲击抗性:30 gn(持续时间=18 ms),半正弦波加速度(符合IEC 60068-2-27标准)
    - 振动抗性:5 gn(f=2...500 Hz),符合IEC 60068-2-6标准
    - 质保期:18个月
    - 认证:BV、CSA、DNV、GL、LROS(劳埃德船级社)、RINA、UL列名

    产品特点和优势


    1. 高可靠性:机械耐久性高达1000万次循环,适用于频繁操作的场合。
    2. 高防护等级:具备IP67、IP66、IP69K和IP69防护等级,适用于恶劣的工作环境。
    3. 多样化的电气组成:多种电气组成代码可选,适应不同的应用需求。
    4. 广泛适用性:符合多种国际标准,如IEC 60536、IEC 60947-1、IEC 60947-5-1等。
    5. 良好的抗冲击和抗振动能力:30 gn冲击抗性及5 gn振动抗性,确保长期稳定运行。

    应用案例和使用建议


    应用案例:在工业自动化生产线中,ZB5AA434按钮头被广泛应用于机器的安全控制系统,特别是在需要紧急停止的场合。它还可以作为操作面板上的普通按钮,用于启动、停止和复位操作。
    使用建议:
    1. 在安装过程中,确保电路板的最小厚度为1.6 mm,以确保可靠连接。
    2. 切口直径应为22.4 mm ± 0.1,以保证正确的安装精度。
    3. 确保螺丝的拧紧扭矩不超过0.6 N.m(5.3 lbf.in),避免损坏按钮头。
    4. 为了提高安装稳定性,每90 mm水平方向(X轴)和120 mm垂直方向(Y轴)至少安装一个固定柱。

    兼容性和支持


    ZB5AA434按钮头支持多种连接方式,包括螺栓端子、插接式连接器和印刷电路板连接。它与其他电气元件具有良好的兼容性,可以轻松集成到现有的电气系统中。
    厂商支持:Schneider Electric提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除等服务。

    常见问题与解决方案


    1. 问题:安装后按钮头松动。
    - 解决办法:检查并调整螺丝的拧紧扭矩至正确值(不超过0.6 N.m)。
    2. 问题:按钮头无法正常复位。
    - 解决办法:检查内部弹簧是否有损坏或变形,如有损坏需更换新的弹簧。
    3. 问题:按钮头防水效果不佳。
    - 解决办法:检查安装时是否按照标准流程进行密封处理,并确认防护等级是否符合要求。

    总结和推荐


    ZB5AA434红灯嵌入式按钮头是一款高可靠性、高性能的工业控制按钮。其独特的设计使其在恶劣环境下仍能保持稳定的工作状态,适用于各种工业自动化和机械设备。经过详细的技术参数和使用建议分析,强烈推荐在工业控制系统中使用此产品,以提升系统的可靠性和安全性。

ZB5AA434厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AA434数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AA434 ZB5AA434数据手册

ZB5AA434封装设计

查看详情并下载
Symbol
Footprint
3D Model
