K2F013N

产品分类: AC-DC模块
产品描述:
供应商型号: K2F013N
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德 AC-DC模块 K2F013N

K2F013N概述

    电子元器件产品技术手册:Harmony K系列步进开关
    本文档将为您详细介绍Schneider Electric生产的Harmony K系列步进开关——K2F013N,涵盖其基本特性、技术参数、产品特点、适用场景、兼容性、常见问题及其解决方案,并最终提供对该产品的总结和推荐。

    产品简介

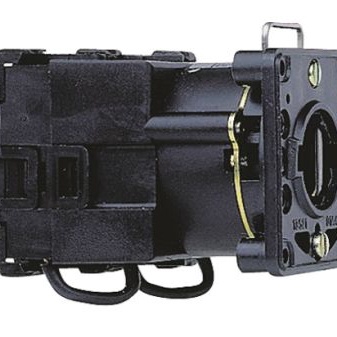

    K2F013N是一款用于步进开关的主体组件,隶属于Harmony K系列。该产品为2极设计,额定电流为20A,适用于直径22毫米的应用场景。其主要功能是作为步进开关,能够实现精确的角度切换(如0°、45°、90°),并且具备多种电气特性,支持各种控制电路和动力电路的连接需求。适用于机械设备控制、工厂自动化、建筑电气控制系统等领域。

    技术参数


    - 型号:K2F013N
    - 额定电流:20A
    - 额定绝缘电压:690V
    - 污染等级:3级
    - 额定冲击耐压:4kV隔离功能/6kV(符合IEC 947-12)
    - 额定操作功率:多种规格(详见原文描述)
    - 额定操作电流:AC 2A/500V/AC-15到10.8A/400V/AC-23A(三相)
    - 电气寿命:200,000次循环(AC-23)、200,000次循环(AC-3)、600,000次循环(AC-15)、600,000次循环(AC-21)
    - 操作频率:2.5次/分钟(AC-21/AC-23/AC-3)/8.333次/分钟(AC-15)
    - 短路电流:10,000A
    - 短路保护:20A熔断丝,类型gG
    - 机械寿命:1,000,000次循环
    - 安装方式:前安装,通过直径22mm的孔固定
    - 重量:0.14kg
    - 环境温度范围:运行时:-25°C至55°C;储存时:-40°C至70°C
    - 冲击和振动防护等级:30gn(符合IEC 68-2-27)、5gn/10-150Hz(符合IEC 68-2-6)

    产品特点和优势


    1. 高可靠性:具有超长的电气和机械使用寿命。
    2. 多功能性:可支持多种电气操作模式及功率范围。
    3. 适用广泛:广泛应用于多种类型的控制和动力电路。
    4. 安全认证:符合多项国际标准(如IEC、EN、CSA、UL等),确保安全可靠。
    5. 简便安装:采用前装方式和标准化的安装孔位,便于安装和维护。

    应用案例和使用建议


    - 案例:应用于机械设备控制、工厂自动化系统中的精确控制,以及楼宇自动化系统的电力管理。
    - 使用建议:根据不同的应用场景选择合适的电源类型和电流参数;确保所有连接稳固以避免松动导致的安全隐患。

    兼容性和支持


    - 兼容性:K2F013N可以与其他品牌及型号的Harmony K系列产品兼容。
    - 支持:制造商提供全面的技术支持服务,包括安装指导、故障排查及产品保修服务。

    常见问题与解决方案


    - Q1: 开关无法正常工作怎么办?
    - A1: 检查供电是否正常,确认负载是否过载或短路。
    - Q2: 开关动作不准确如何处理?
    - A2: 校准开关角度,检查机械部分是否有损坏或需要润滑。
    - Q3: 开关出现异常噪音如何解决?
    - A3: 确认安装是否正确且牢固,排除异物干扰。

    总结和推荐


    综上所述,K2F013N是一款性能优越、安全可靠的步进开关,特别适合于需要精确角度控制的应用场合。它不仅具备出色的电气特性和耐用性,还拥有广泛的行业认证支持。鉴于其卓越的表现及适用性,强烈推荐用于各种工业自动化控制系统项目中。

K2F013N厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

K2F013N数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 AC-DC模块 SCHNEIDER/施耐德 K2F013N K2F013N数据手册
