ZB5FA26

产品分类:
产品描述:
供应商型号: 1679022
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5FA26

ZB5FA26概述

    ZB5FA26 推杆按钮技术手册

    1. 产品简介

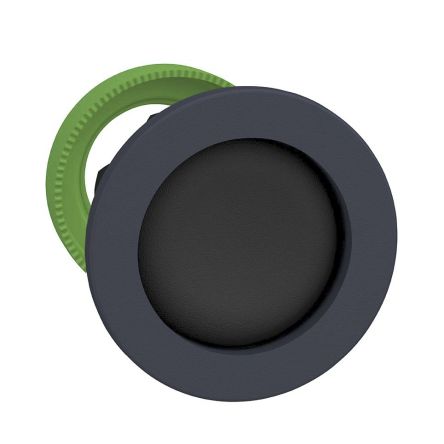

    ZB5FA26 是一款来自Harmony XB5系列的非照明推杆按钮。它采用内置式嵌入设计,黑色按钮头凹陷式布局,适用于各种严苛的工作环境。该按钮主要用于工业自动化控制、机械设备操作面板以及各种电子设备中的控制接口。

    2. 技术参数


    | 参数类别 | 详细信息 |

    | 额定直径 | 30 mm |
    | 按钮头形状 | 圆形 |
    | 操作类型 | 弹簧复位 |
    | 按钮头颜色 | 黑色 |
    | 高度保护 | 高防护等级 |
    | 电气组合代码 | C1 (≤9个触点,单块前装)
    C2 (≤9个触点,单块和双块前装)
    C11 (≤3个触点,单块前装)
    C15 (1个触点,单块前装)
    SF1 (≤3个触点,单块前装) |
    | 安装厚度范围 | 1到6 mm (0.04到0.24 in.) |
    | 封装尺寸 | 37 x 37 x 30 mm |
    | 质量 | 0.03 kg |
    | 机械耐久性 | 1000万次循环 |
    | 电气标准 | EN/IEC 60947-1, EN/IEC 60947-5-4, UL 508, JIS C 4520, CSA C22.2 No 14, EN/IEC 60947-5-1 |
    | 认证 | GL, RINA, LROS, DNV, CSA, UL, BV |

    3. 产品特点和优势


    - 高防护等级:符合IP69/IP67/IP66标准,提供出色的防尘防水性能。
    - 宽泛的工作温度范围:可在-40°C到70°C的极端环境中稳定工作。
    - 高强度耐冲击:能承受高达30g的冲击力。
    - 广泛的电气配置:多种触点配置选项,满足不同需求。
    - 可持续发展认证:符合RoHS和REACh标准,绿色环保。
    - 广泛的应用认证:符合多项国际和国家标准,确保全球通用性。

    4. 应用案例和使用建议


    - 工业自动化控制:适合用于机器控制面板、自动化设备中的紧急停止按钮等。
    - 机械设备操作面板:在工业机器人和数控机床等设备中,提供精确的控制信号。
    - 电子产品控制接口:可用于各类家用电器和消费电子设备的控制按钮。
    使用建议:
    - 在安装时,确保按钮安装孔的直径为30.75 mm(推荐),并预留合适的安装厚度范围。
    - 连接导线时,可以选择螺丝端子或插针连接器。
    - 在使用过程中,避免强烈撞击和过度压力,以免影响机械耐久性。

    5. 兼容性和支持


    - 兼容性:支持多种电气配置和安装方式,便于集成到不同系统中。
    - 厂商支持:Schneider Electric提供全方位的技术支持和售后服务,包括安装指南、故障排除和技术文档。

    6. 常见问题与解决方案


    - 问题:安装过程中发现按钮头无法完全嵌入。
    - 解决办法:检查面板切口尺寸是否正确,并调整安装孔的位置以确保按钮能够完全嵌入。
    - 问题:电气连接不稳定。
    - 解决办法:重新检查电线连接是否牢固,确认使用合适的螺丝端子或插针连接器。
    - 问题:操作过程中出现误动作。
    - 解决办法:检查是否高防护等级的设定是否过高,导致误触发;适当调整即可。

    7. 总结和推荐


    ZB5FA26 非照明推杆按钮凭借其出色的防护性能、耐用性和广泛的电气配置选择,在工业自动化和机械设备中表现卓越。其高度的可靠性和易用性使其成为众多工业应用的理想选择。推荐给对耐用性要求较高的用户。

ZB5FA26厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5FA26数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5FA26 ZB5FA26数据手册

ZB5FA26封装设计

查看详情并下载
Symbol
Footprint
3D Model
