LRD12

产品分类: 电路保护
产品描述:
供应商型号: LRD12
供应商: 国内现货
标准整包数: 1

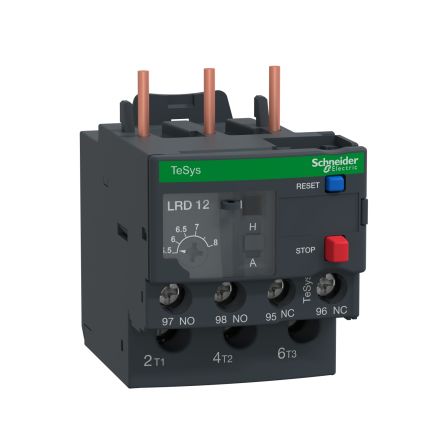

SCHNEIDER/施耐德 电路保护 LRD12

LRD12概述

    TeSys LRD Differential Thermal Overload Relay 技术手册解析

    产品简介


    TeSys LRD是一款专为电机保护设计的差动热过载继电器。该产品适用于电流范围在5.5到8安培(A)之间,并符合IEC 60947-4-1标准下的Class 10A分类。TeSys LRD主要应用于各种电机保护系统,通过监测电机的工作状态来确保电机的安全运行。

    技术参数


    - 电流范围:5.5至8A
    - 过载跳闸分类:Class 10A,符合IEC 60947-4-1标准
    - 额定绝缘电压:交流电路690V(符合IEC 60947-4-1),交流电路600V(符合UL标准)
    - 工作频率:0至400Hz
    - 额定操作电压:交流电路690V,0至400Hz
    - 额定冲击耐受电压:6kV
    - 信号电路常规自由空气热电流:5A
    - 信号电路允许电流:直流125V时0.22A;交流120V时3A
    - 接线端子紧固力矩:1.7N.m
    - 宽度:45mm
    - 深度:70mm
    - 重量:0.124kg

    产品特点和优势


    - 温度补偿功能:TeSys LRD能够在-20°C至60°C的温度范围内提供精确的温度补偿,确保在不同环境条件下准确地保护电机。
    - 多重保护机制:具备过载跳闸保护和相位失灵敏感度检测等功能,确保电机在异常情况下能够及时断电,防止进一步损坏。
    - 高机械强度和抗震性能:满足IEC 60068-2-7和IEC 60068-2-6标准,可在恶劣环境下长期稳定运行。
    - 广泛认证:该产品获得了ATEX、BV、CCC、CSA、DNV、GL、GOST、RINA、UL等多项国际认证,证明其在各种严苛条件下的可靠性。

    应用案例和使用建议


    TeSys LRD适用于多种电机保护应用场景,如工业自动化生产线中的电机保护。具体使用建议如下:
    - 安装位置选择:应将TeSys LRD安装在接触器下方,确保接线整齐规范。
    - 接线注意事项:严格按照技术手册中的要求进行接线,特别是接线端子紧固力矩需控制在1.7N.m。
    - 环境适应性:确保工作环境温度保持在-20°C至60°C范围内,避免长时间暴露在极端环境中。

    兼容性和支持


    - 兼容性:TeSys LRD与Schneider Electric公司的LC1D09至LC1D38系列接触器具有良好的兼容性,可方便地进行配套使用。
    - 技术支持:Schneider Electric提供了详细的技术文档和在线支持服务,用户可通过官方渠道获取相关信息和技术支持。

    常见问题与解决方案


    - 问题一:如何正确设置过载跳闸阈值?
    - 解答:根据电机的实际工作电流设置过载跳闸阈值,一般为Ir的1.14±0.06倍。
    - 问题二:接线端子紧固力矩不一致会有什么影响?
    - 解答:可能导致接线松动,增加短路风险。应确保每个接线端子的紧固力矩为1.7N.m。

    总结和推荐


    综上所述,TeSys LRD是一款高度可靠且适用范围广泛的电机保护继电器。它具备出色的温度补偿能力和高机械强度,适用于各种恶劣环境下的电机保护需求。强烈推荐在需要精确电机保护的应用场景中使用该产品。

LRD12厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LRD12数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 LRD12 LRD12数据手册

LRD12封装设计

查看详情并下载
Symbol
Footprint
3D Model
