ZB4BW513概述

    文章:ZB4BW513 照明按钮头的技术手册

    产品简介

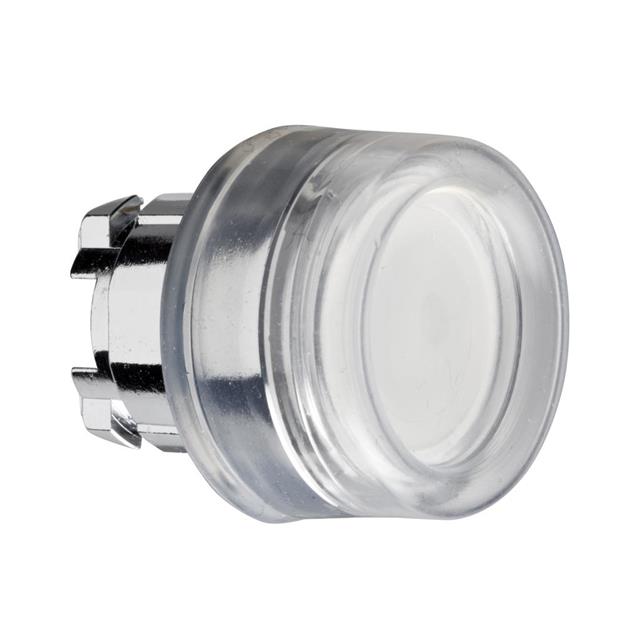

    ZB4BW513 是施耐德电气(Schneider Electric)生产的一款照明按钮头,属于Harmony XB4系列。它是一种带有圆形透镜的金属按钮头,设计用于表面安装,提供指示单元。这款按钮头主要用于需要高可靠性及多功能性的场合,如工业自动化、建筑设施控制和交通控制系统等领域。

    技术参数


    - 型号:ZB4BW513
    - 设备类型:带透镜的按钮头
    - 尺寸:
    - 直径:22 mm
    - 高度:29 mm
    - 深度:30 mm
    - 重量:0.031 kg
    - 耐压等级:I 类
    - 防护等级:IP66, IP67
    - 振动耐受性:5 g,频率范围 2...500 Hz
    - 冲击耐受性:30 g,半正弦波加速度
    - 温度范围:
    - 存储温度:-40...70 °C
    - 工作温度:-40...70 °C
    - 电气组成:单个和双个前部安装的集成LED
    - 认证:CSA, UL, DNV, GL, BV, LROS, IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-4, JIS C8201-12

    产品特点和优势


    1. 高度耐用:机械寿命可达10,000,000次循环,适应恶劣工业环境。
    2. 多种安装方式:可以使用螺钉端子、插接连接器或者直接焊接在印刷电路板上,具有极高的灵活性。
    3. 高防护等级:具备IP66/IP67防护等级,能有效抵御灰尘、水等污染物的侵入。
    4. 抗震动和冲击:能承受高强度的振动和冲击,保证了稳定的工作状态。
    5. 符合多项国际标准:获得多个国家和地区的认证,确保产品质量。

    应用案例和使用建议


    ZB4BW513 可广泛应用于工业控制面板、机器控制站和设备指示系统。例如,在自动化流水线中,作为启动/停止按钮使用,能显著提升操作员的安全性和效率。为确保最佳使用效果,应注意以下几点:
    - 在安装前检查电路板厚度是否至少为1.6 mm。
    - 按照指定的公差范围进行开孔,直径应控制在22.4 mm ± 0.1。
    - 安装时务必保证按钮方向正确,且允许一定的误差范围(±2°)。

    兼容性和支持


    ZB4BW513 是专为特定尺寸和安装要求设计的产品,可与同一系列的其他组件完美匹配,如开关、指示灯等。施耐德电气提供了详尽的文档和技术支持,确保用户能够正确安装和维护该产品。

    常见问题与解决方案


    1. 按钮无法点亮
    - 原因:LED损坏或线路接触不良
    - 解决方法:检查并更换损坏的LED或重新紧固连接线
    2. 按钮手感不佳
    - 原因:安装不当或内部零件松动
    - 解决方法:重新调整安装位置,确保所有螺丝都已拧紧
    3. 按钮防水性能不佳
    - 原因:安装过程中密封材料未正确安装
    - 解决方法:确保在安装时正确使用密封圈和密封胶

    总结和推荐


    综上所述,ZB4BW513是一款高度可靠且多用途的按钮头,适用于多种复杂工业环境。它的高机械寿命、优异的防护能力和广泛的适用范围使其在市场上具有很高的竞争力。我们强烈推荐此产品给那些需要高可靠性控制面板的用户。同时,考虑到施耐德电气提供的详细技术支持和文档资料,用户可以轻松安装和维护该产品。
