XB4BD912R1K

产品分类:
产品描述:
供应商型号: 1254401
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  XB4BD912R1K

XB4BD912R1K概述

    文章:电子元器件产品技术手册分析报告

    一、产品简介

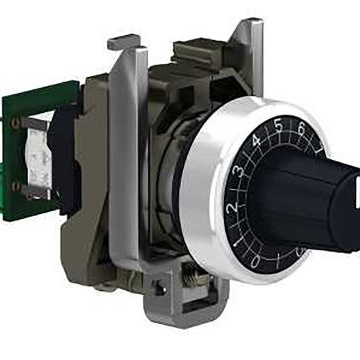

    Harmony XB4系列的XB4BD912R1K是一款用于控制和调节电路的精密金属电位器。它属于完整型电位器,具有金属外壳,直径为22毫米,标称阻值为1千欧姆(1K)。该产品主要用于工业自动化设备、仪表系统、机械设备等需要高精度调整的应用场景。其主要功能是通过手动旋转旋钮来实现电阻值的变化,从而调节电压或电流,广泛适用于各种控制面板设计。

    二、技术参数


    以下是该产品的核心技术参数:
    - 产品类型:金属材质电位器
    - 直径:22毫米
    - 阻值范围:1000欧姆(±10%精度)
    - 额定功率:1瓦特
    - 环境温度:存储温度 -40℃至+70℃;工作温度同样为-40℃至+70℃
    - 机械寿命:50,000次循环
    - 电气冲击保护等级:Class II IEC 60536
    - 防护等级:IP66/IP69/IP69K IEC 60529,NEMA 13 & 4X
    - 振动与冲击耐受性:符合IEC 60068-2-62振动测试及IEC 60068-2-27冲击测试标准
    - 接线方式:螺栓端子或快接连接器
    三、产品特点与优势
    1. 材料耐用性强:采用铬镀金属材料,结合Cermet电阻,提高了抗腐蚀性和长期稳定性。
    2. 防护性能优越:达到IP69K级别,具备防水防尘及高压冲洗能力,适合苛刻工作环境。
    3. 高精度设计:内部转换电阻误差控制在±10%,确保输出信号稳定可靠。
    4. 操作便捷:配有旋纹手柄标识清晰,便于识别并快速定位所需位置。
    四、应用案例与使用建议
    典型应用场景包括工业控制台、医疗设备、智能家居控制系统等。为了延长使用寿命,在频繁操作场合建议安装辅助限位装置,避免超载运行;同时定期清洁表面灰尘,防止静电积累影响正常工作。
    五、兼容性与支持
    XB4BD912R1K与多种标准接口兼容,可直接适配于22毫米孔径的面板安装,无需额外改装。制造商提供完备的技术文档支持及售后服务,包括快速响应维修服务和定期固件更新通知。此外,此款产品已被列入欧洲绿色清单,符合严格的环保法规要求。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法固定至面板 | 确保选用合适的直径为22.3~22.5毫米的开孔尺寸 |
    | 输出电压波动较大 | 检查连接电缆是否松动,并确认负载匹配情况 |
    | 接触不良导致信号失真 | 清洁电位器表面,检查焊接点是否有氧化现象 |
    七、总结与推荐
    总体而言,XB4BD912R1K是一款兼具高性能和高可靠性的小型电位器,特别适合对环境适应能力和精度有较高要求的应用场景。尽管价格略高于普通型号,但其卓越的设计质量和广泛的适用性使其成为众多专业用户的首选。因此,我们强烈推荐将此产品应用于需要长期稳定工作的控制系统中。
    以上是对XB4BD912R1K技术手册全面分析的结果,旨在帮助用户深入了解产品的性能优势及其实际应用价值。

XB4BD912R1K厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

XB4BD912R1K数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 XB4BD912R1K XB4BD912R1K数据手册

XB4BD912R1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
