GV3A01概述

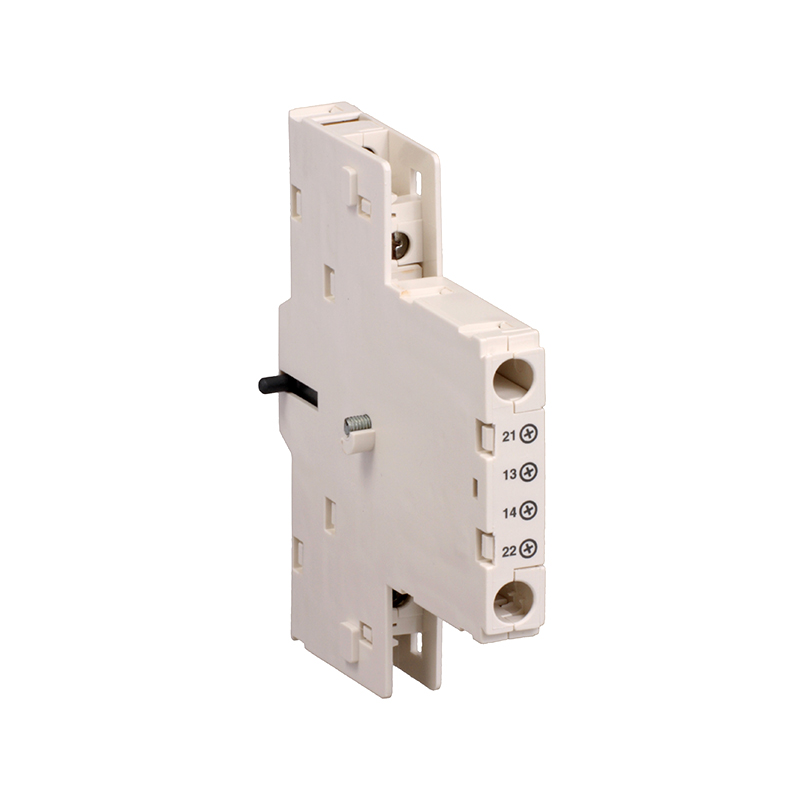

    GV3A01 辅助触点:TeSys GV3 - 1 NO + 1 NC

    1. 产品简介


    GV3A01 是一款来自 Schneider Electric 的辅助触点模块,适用于 TeSys GV3 系列接触器。这款辅助触点模块集成了一个常开(NO)触点和一个常闭(NC)触点,能够实现早期断开的功能,从而为控制系统提供更高的安全性和可靠性。该产品主要用于工业自动化、配电系统等领域,广泛应用于各种控制电路中,以增强系统的整体性能。

    2. 技术参数


    | 参数 | 值 |

    | 额定绝缘电压 [Ui] | 600V (UL 508, CSA C22-2 No 14) / 690V (IEC 60947-1) |
    | 额定操作电压 [Ue] | 690V |
    | 常规自由空气热电流 [Ith] | 5A (CSA C22-2 No 14, UL 508) / 6A (IEC 60947-5-1) |
    | 机械耐久性 | 100000 次 |
    | 额定操作功率(VA) | 350VA (48V AC-11) / 400VA (690V AC-11) / 500VA (110...127V AC-11) / 700VA (440V AC-11, 500V AC-11) / 800VA (220...240V AC-11) / 850VA (380...415V AC-11) |
    | 额定操作功率(W) | 120W (220V DC-11) / 140W (110V DC-11) / 180W (24V DC-11, 60V DC-11) / 240W (48V DC-11) |
    | 连接方式 | 控制电路:连接器 1 (1...2.5mm²) / 连接器 2 (1...2.5mm², 0.75...2.5mm²) |
    | 重量 | 0.06kg |

    3. 产品特点和优势


    - 高可靠性:GV3A01 辅助触点模块通过早期断开设计提高了系统的安全性,确保在关键时刻能可靠地切断电源。
    - 广泛的适用性:该产品具有多个额定电压和电流选项,可以适应不同场合的需求,适用于多种电气环境。
    - 长寿命:机械耐久性高达100000次,电气耐久性同样达到100000次,极大地延长了产品的使用寿命。
    - 多功能连接方式:支持多种电缆规格和柔韧性要求,便于安装和调试。

    4. 应用案例和使用建议


    GV3A01 主要用于工业自动化系统,如生产线的控制系统,用于监测和控制关键设备的工作状态。例如,在一个自动化流水线中,可以通过 GV3A01 辅助触点模块来实现对电机或其他关键设备的状态监控和故障保护。此外,建议在安装过程中使用适当的工具和技术,确保触点的连接牢固,以避免由于松动导致的电弧或故障。

    5. 兼容性和支持


    GV3A01 辅助触点模块与 Schneider Electric 的 GV3ME80 接触器兼容。厂商提供了详尽的技术支持和服务,包括安装指南、维护手册和故障排除文档。用户可以通过官方网站获取更多资源和支持。

    6. 常见问题与解决方案


    - 问题:安装时无法正确固定连接器。
    - 解决方案:确保电缆的截面积符合要求,并且在安装前彻底清洁连接器。
    - 问题:操作过程中出现电弧现象。
    - 解决方案:检查电缆是否松动或老化,更换新的高质量电缆。
    - 问题:电气耐久性下降。
    - 解决方案:定期进行电气测试,及时发现并更换损坏的组件。

    7. 总结和推荐


    GV3A01 辅助触点模块凭借其高可靠性和广泛的适用性,在工业自动化系统中表现出色。其长寿命和多功能连接方式使其成为市场上极具竞争力的产品。强烈推荐给需要高性能辅助触点模块的用户和集成商。然而,在具体应用中仍需根据实际需求进行风险评估和完整的测试。
