SCHNEIDER/施耐德  ZB5AL6

ZB5AL6概述

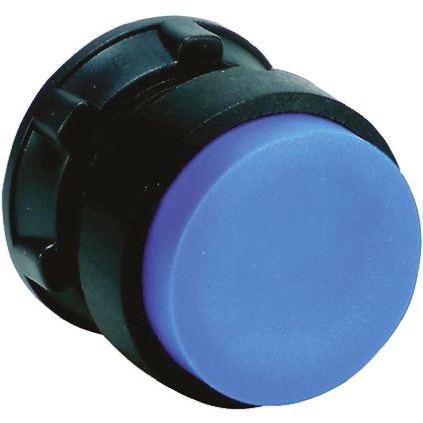

    电子元器件产品技术手册:ZB5AL6蓝色投影式按钮头

    产品简介


    ZB5AL6是一种蓝色投影式非照明按钮头,属于Schneider Electric的Harmony XB5系列。它主要用于非照明按钮的应用场合,如控制面板和自动化系统。这种按钮头具有弹簧复位机构,能够确保在触发后自动返回到初始位置,方便操作者使用。

    技术参数


    以下是ZB5AL6的主要技术参数和技术规格:
    - 尺寸:
    - 安装直径:22mm
    - CAD总体尺寸:宽29mm、高29mm、深33mm
    - 产品重量:0.019kg
    - 电气特性:
    - 最大触点数(电气组件代码C1):<= 9个接触点
    - 工作温度范围:存储温度-40°C至70°C,工作温度-40°C至70°C
    - 防护等级:IP67、IP66(符合IEC 60529)、IP69K、IP69、NEMA 13、NEMA 4X
    - 高压喷射抵抗:7000000Pa(55°C),距离0.1m
    - 冲击抗力:30gn(半正弦波,持续18ms)
    - 振动抗力:5gn(频率2Hz至500Hz)
    - 机械耐用性:
    - 机械寿命:1000万次
    - 认证:
    - 认证标准:EN/IEC 60947-1、EN/IEC 60947-5-1、EN/IEC 60947-5-4、JIS C 4520、UL 508、CSA C22.2 No 14
    - 产品认证:BV、CSA、DNV、GL、LROS、RINA、UL

    产品特点和优势


    ZB5AL6的最大特点是其高可靠性和耐用性。它的机械寿命达到了惊人的1000万次,远高于一般产品的使用寿命。此外,它还具备出色的防护能力,符合多种国际防护标准(IP67、IP66、IP69K、IP69、NEMA 13、NEMA 4X),能够适应各种恶劣的工作环境。

    应用案例和使用建议


    ZB5AL6适用于需要频繁操作的工业控制面板和自动化设备。例如,在工厂生产线上的紧急停止按钮、机械设备的启动和停止按钮等。在安装时,需要确保面板开孔直径为22.4mm ± 0.1mm,厚度至少为1.6mm,以确保良好的安装效果和长期稳定运行。
    使用建议:
    - 在恶劣环境下使用时,建议配合防旋转板ZB5AZ902,以提高整体结构的稳定性。
    - 确保螺丝紧固扭矩不超过0.6N.m,以免损坏装置。

    兼容性和支持


    ZB5AL6可以与多种连接方式兼容,包括螺钉夹终端、插件连接器和印刷电路板连接器。厂商提供全面的技术支持和18个月的质量保证期,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:按钮无法正常复位
    - 解决方法:检查内部弹簧是否损坏,如有必要更换弹簧。

    2. 问题:按钮操作力过大
    - 解决方法:调整螺丝紧固扭矩,避免过紧导致阻力增加。
    3. 问题:按钮接触不良
    - 解决方法:清洁触点,确保没有灰尘和污垢积累。

    总结和推荐


    ZB5AL6是一款功能强大且耐用的按钮头,非常适合用于工业控制和自动化系统。其卓越的防护能力和高机械寿命使其成为市场上同类产品的佼佼者。强烈推荐给那些需要高性能按钮头的工业用户。

ZB5AL6厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AL6数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AL6 ZB5AL6数据手册
