ZB5FD806

产品分类:
产品描述:
供应商型号: 1679075
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5FD806

ZB5FD806概述


    产品简介

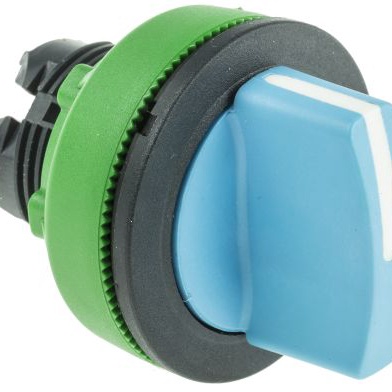

    ZB5FD806:内置式蓝色选择开关头
    ZB5FD806是一种用于工业自动化系统的电子元器件,主要用于实现电路的切换控制。它具有3个操作位置,每个位置的角度范围为±45°,通过弹簧回到中心位置。此产品属于Harmony XB5系列,设计用于各类控制面板和操作站。其核心部件是一个蓝色的标准手柄,适用于需要频繁切换和精确控制的应用场合。

    技术参数


    - 尺寸和重量
    - 外形:圆形
    - 直径:30毫米(安装孔直径推荐为30.75毫米)
    - 宽度:37毫米
    - 高度:37毫米
    - 深度:46毫米
    - 重量:0.031千克
    - 材料
    - 包边材料:塑料
    - 手柄颜色:蓝色
    - 操作参数
    - 类型:弹簧回中
    - 操作位置:3个位置(左、中、右)
    - 角度范围:±45°
    - 机械耐用性
    - 循环次数:100万次
    - 电气参数
    - 电气配置代码:
    - C11:<= 3个触点,单模块前装
    - SF1:<= 3个触点,单模块前装
    - C3:<= 6个触点,单模块前装
    - C4:<= 6个触点,单模块和双模块前装
    - C7:<= 4个触点,单模块前装
    - C8:<= 4个触点,单模块和双模块前装
    - C5:<= 5个触点,单模块前装
    - C6:<= 5个触点,单模块和双模块前装
    - 环境适应性
    - 储存温度范围:-40°C至70°C
    - 工作温度范围:-40°C至70°C
    - 防护等级:IP69、IP66、IP67
    - 耐高压清洗:7000000帕斯卡(55°C),距离0.1米
    - 抗振动:5gn(频率范围2至500赫兹)
    - 抗冲击:30gn(半正弦波加速度,持续时间18毫秒)
    - 标准认证
    - 符合标准:IEC 60536、IEC 60947-5-4、IEC 60947-5-1、IEC 60947-1、CSA C22.2 No 14、JIS C 4520
    - 认证:UL 508、LROS(劳埃德船级社)、DNV、CSA、GL、BV、RINA

    产品特点和优势


    - 高可靠性:100万次的机械耐久性使其适用于工业控制环境中长期稳定运行。
    - 广泛适用性:IP69、IP66、IP67防护等级确保了它在恶劣环境下的可靠性和耐用性。
    - 环境友好:符合RoHS标准,且具备详细的产品环境影响报告。
    - 多样化的配置选项:多种电气配置代码允许根据具体需求进行灵活定制。
    - 易于安装和维护:安装简便,支持快速接线。

    应用案例和使用建议


    应用案例:ZB5FD806常用于工业控制系统中的紧急停止按钮、指示灯切换、操作面板等。例如,在机床控制面板上,可以通过选择开关来切换不同的操作模式,如手动模式和自动模式。
    使用建议:
    - 定期检查:定期检查开关的安装孔是否紧固,确保不会因震动而松动。
    - 保持清洁:确保开关表面干净无尘,避免因灰尘导致的操作不灵敏。
    - 遵循标准:在安装和使用时,务必参考相关的国际和国家标准以确保安全性。

    兼容性和支持


    ZB5FD806可以与其他Harmony XB5系列产品完美配合使用,便于构建完整的控制解决方案。厂商提供了详尽的技术文档和支持服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    - 问题:安装孔大小不合适?
    - 解决方案:确保安装孔直径在30.5至30.75毫米之间。

    - 问题:开关无法正常弹回?
    - 解决方案:检查弹簧是否损坏,必要时更换新的弹簧。

    - 问题:接触不良?
    - 解决方案:清理接触面,确保没有灰尘或污垢阻碍。

    总结和推荐


    综上所述,ZB5FD806是一款集可靠性和灵活性于一身的优质选择开关头。它的广泛适用性、可靠的机械耐久性和良好的环境适应性使其成为工业自动化领域的理想选择。对于需要高稳定性和长寿命的应用场景,我们强烈推荐使用ZB5FD806。

ZB5FD806厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5FD806数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5FD806 ZB5FD806数据手册

ZB5FD806封装设计

查看详情并下载
Symbol
Footprint
3D Model
