ZB5AV5

产品分类:
产品描述:
供应商型号: 4008-ZB5AV5-ND
供应商: Digi-Key
标准整包数: 1
SCHNEIDER/施耐德  ZB5AV5

ZB5AV5概述


    产品简介

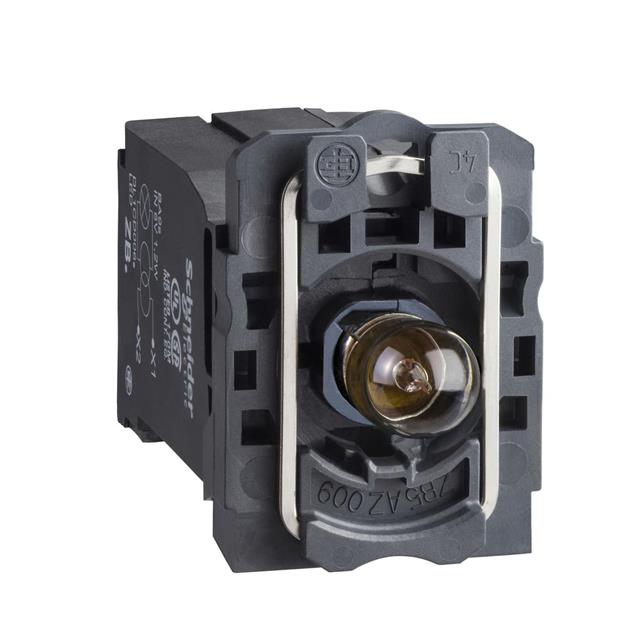

    本篇文档介绍了型号为ZB5AV5的电子元器件,这是一款由施耐德电气生产的完整机身/灯座组件,适用于Harmony系列的产品,如XB5和XB4。此组件配备了BA9s型白炽灯泡,额定电压为400V,适用于各种工业自动化和控制领域的应用场景。

    技术参数


    - 产品类型:完整机身/灯座组件
    - 产品系列:Harmony XB5
    - 额定绝缘电压([Ui]):600V
    - 额定冲击耐压([Uimp]):6kV
    - 额定供应电压([Us]):400V AC 50/60Hz
    - 保护处理:TH
    - 储存温度范围:-40°F 至 158°F(-40°C 至 70°C)
    - 操作温度范围:-40°F 至 131°F(-40°C 至 55°C)
    - 电击防护等级:II类(IEC 60536)
    - 标准:EN/IEC 60947-5-1, EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-12
    - 认证:LROS (Lloyds register of shipping), DNV, UL Listed, GL, CSA, BV
    - 振动耐受性:5 g (2…500 Hz)
    - 冲击耐受性:30 g (18 ms)半正弦波加速度
    - 包装单位及重量:多种包装单位,包括单个包装、小批量包装和大批量包装
    - 订单细节:属于“22469 - PUSHBUTTON, 22MM ACCESSORIES - NEW”类别,适用折扣计划CS2

    产品特点和优势


    ZB5AV5作为一款完整的机身/灯座组件,具有坚固耐用的设计和良好的电气性能。它适用于工业自动化控制领域,尤其是在需要较高可靠性和安全性的场合。其主要优势在于额定绝缘电压高、冲击和振动耐受性强,并且符合多个国际标准和法规要求。此外,其整体尺寸紧凑,易于安装和集成到现有系统中。

    应用案例和使用建议


    根据手册描述,ZB5AV5适用于工业控制面板的按钮和指示灯应用。具体使用时,推荐使用直径22.5毫米的开孔(推荐开孔范围:Ø22.3 +0.4 mm)。对于选择开关和紧急停止按钮,推荐使用ZB5AZ902型防旋转板。为了确保最佳性能,建议进行适当的测试并遵循制造商的安装指南。

    兼容性和支持


    ZB5AV5与其他Harmony系列的电子元器件兼容性良好,可以轻松集成到现有的控制系统中。施耐德电气提供了全面的技术支持和售后服务,包括18个月的质保期。用户还可以通过官方渠道获取详细的安装和维护指南。

    常见问题与解决方案


    - Q: 在安装过程中发现螺丝无法紧固怎么办?
    A: 检查是否达到推荐的紧固扭矩范围(7.08…10.62 lbf.in 或 0.8…1.2 N.m),并确认螺丝头形状正确(十字平头、扁平直径4mm或5.5mm)。

    - Q: 如何判断是否适合特定应用?
    A: 用户需自行评估产品在具体应用中的适用性,并进行必要的风险分析、评估和测试。

    总结和推荐


    总体而言,ZB5AV5是一款高性能的电子元器件,具备高可靠性、优良的电气特性和广泛的应用范围。它在工业控制领域的表现卓越,尤其适用于需要高防护等级和稳定性能的应用环境。因此,我们强烈推荐该产品用于相关应用场景。

ZB5AV5厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AV5数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AV5 ZB5AV5数据手册
