SCHNEIDER/施耐德  ZB5FD704

ZB5FD704概述

    ZB5FD704 Flush Mounted Red Selector Switch Head 技术手册

    产品简介

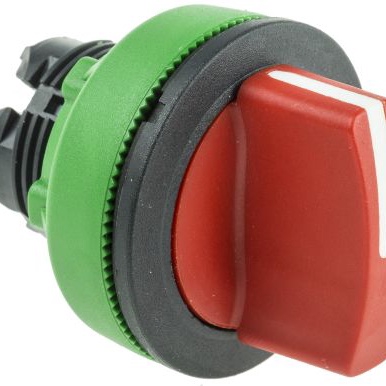

    ZB5FD704是一款嵌入式红色选择开关头部,适用于Harmony XB5系列。该选择开关具有3个位置,可弹簧复位到中心位置。它主要用于机械设备的操作控制,提供了一个直观而可靠的界面,适用于各种工业应用环境。

    技术参数


    - 类型: 嵌入式红色选择开关头部
    - 产品代码: ZB5FD704
    - 主要组件: 选择开关头部
    - 额定电压类别: II类(符合IEC 60536)
    - 防护等级: IP69、IP66、IP67(符合IEC 60529)、NEMA 13、NEMA 4X
    - 材料: 面板为塑料材质
    - 安装孔径: 30 mm
    - 外形尺寸: 直径37 mm x 高度37 mm x 深度46 mm
    - 重量: 0.031 kg
    - 机械耐久性: 100万次循环
    - 温度范围: 存储和操作温度范围为-40°C至70°C
    - 认证: 符合EN/IEC 60947-1、CSA C22.2 No 14、UL 508等标准,获得多个机构的认证
    - 连接方式: 可通过螺钉夹线端子或插拔式连接器连接
    - 电气配置: C11、SF1、C3、C4、C7、C8、C5、C6等

    产品特点和优势


    1. 高耐用性: 机械耐久性达到100万次循环,确保长期稳定运行。
    2. 广泛适用性: 能够承受高温、低温及高压清洗,适合恶劣的工作环境。
    3. 多功能设计: 提供多种电气配置选项,适应不同的控制需求。
    4. 高防护等级: 达到IP69、IP66、IP67标准,NEMA 13和NEMA 4X,增强抗尘防水能力。
    5. 环保认证: 符合RoHS和REACH标准,是绿色优质产品。

    应用案例和使用建议


    应用案例:
    该选择开关常用于工业自动化设备、医疗设备、船舶控制系统等领域。例如,在船舶上,它可以作为控制面板的一部分,用于远程操作船上的关键系统。
    使用建议:
    - 在安装时,请确保面板切口的尺寸准确,以避免安装不当导致的功能失效。
    - 定期检查接线连接的紧固程度,确保电气连接的可靠性。
    - 对于复杂的多接触点配置,请参照电气组成说明进行正确连接。

    兼容性和支持


    兼容性:
    该选择开关头部可以与同系列的其他配件无缝兼容,如相应的按钮、指示灯等。
    支持:
    制造商提供详尽的技术文档和支持服务,包括产品认证、安装指南和故障排查手册。

    常见问题与解决方案


    1. 问题: 开关无法正确复位。
    - 解决方案: 检查弹簧是否损坏,必要时更换弹簧。
    2. 问题: 接触不良。
    - 解决方案: 清洁或更换接线端子,确保连接紧密。
    3. 问题: 防护等级不达标。
    - 解决方案: 检查是否有损坏或磨损的部分,更换损坏的部件。

    总结和推荐


    综上所述,ZB5FD704选择开关头部凭借其出色的机械耐久性、宽泛的工作温度范围和高防护等级,成为一款值得信赖的产品。尤其适合需要在恶劣环境中工作的工业控制系统。考虑到其广泛的电气配置选项和完善的售后服务,推荐此产品给对工业控制有较高要求的用户。

ZB5FD704厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
