ZB5FA9

产品分类:
产品描述:
供应商型号: ZB5FA9
供应商: TME
标准整包数: 1
SCHNEIDER/施耐德  ZB5FA9

ZB5FA9概述


    产品简介

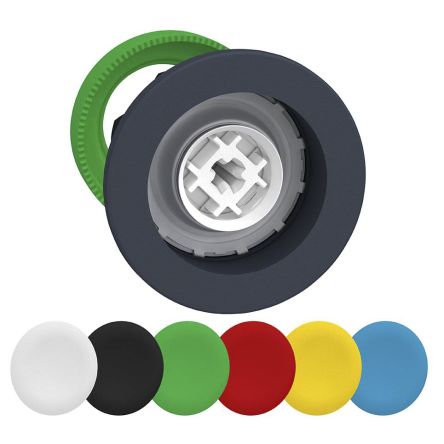

    本产品为Harmony系列XB5的一部分,具体型号为ZB5FA9。它是一款嵌入式安装按钮头,配备了一套六种颜色的标准帽。适用于多种工业控制场景,例如机械设备的操作面板、自动化控制系统以及各类安全控制设备中。该按钮头设计紧凑,具备高可靠性和长寿命,是工业控制领域的理想选择。

    技术参数


    - 外形尺寸:整体宽度37毫米,整体高度37毫米,整体深度30毫米。
    - 重量:0.03千克。
    - 安装孔径:直径30毫米(推荐值)。
    - 材质:外壳材料为塑料。
    - 机械耐久性:可达1000万次操作循环。
    - 电气配置代码:C1(≤9个触点)、C2(≤9个触点)、C11(≤3个触点)、C15(1个触点)、SF1(≤3个触点)。
    - 电气参数:可配置单个和双个触点,最多9个触点。
    - 接触类型:常开(N/O)、常闭(N/C)。
    - 保护等级:IP69、IP67、IP66(符合IEC 60529标准),NEMA 13、NEMA 4X,防护等级TH。
    - 温度范围:储存和工作温度范围均为-40℃到70℃。
    - 过电压类别:II类(符合IEC 60536标准)。
    - 冲击抗性:30gn(半正弦波加速18毫秒)和50gn(半正弦波加速11毫秒)。
    - 振动抗性:5gn(频率2到500Hz)。
    - 认证:UL 508、CSA C22.2 No 14、JIS C 4520、EN/IEC 60947-1、EN/IEC 60947-5-1、EN/IEC 60947-5-4,UL listed,LROS (Lloyds register of shipping),CSA,RINA,DNV,GL,BV。

    产品特点和优势


    1. 多色选择:提供六种不同颜色的标准帽,方便用户根据具体应用需求进行选择。
    2. 高可靠性:机械耐久性高达1000万次操作循环,适合长期使用的工业环境。
    3. 广泛适用性:支持单个和多个触点,适用于不同类型的电路连接。
    4. 高强度防护:达到IP69和NEMA 13防护等级,适合恶劣的工作环境。
    5. 可持续性:RoHS合规,符合环境保护标准,是绿色产品。

    应用案例和使用建议


    - 应用案例:常用于机床控制面板、工业机器人操作界面、紧急停止按钮等。
    - 使用建议:
    - 确保安装前精确测量面板厚度,以适应合适的夹紧厚度(1到6毫米)。
    - 在安装过程中,按照推荐的孔径(30.75毫米)进行切割,确保安装顺利。
    - 在连接时,优先选择螺栓端子连接方式,确保稳固和耐用。


    兼容性和支持


    - 兼容性:本产品与Harmony系列的其他组件具有良好的兼容性,可以方便地与其他控制元件集成。
    - 支持和维护:制造商提供相关的技术支持和售后服务,确保客户能够得到及时的帮助。

    常见问题与解决方案


    - 问题:如何正确安装按钮头?
    - 解决方案:参照手册中的安装说明,确保面板的孔径符合要求,夹紧厚度适宜。
    - 问题:如何判断触点是否损坏?
    - 解决方案:通过测试仪检测触点的通断状态,确保触点工作正常。
    - 问题:如何清洁维护?
    - 解决方案:使用干燥的软布轻轻擦拭表面,避免水分进入内部。

    总结和推荐


    总体而言,这款嵌入式按钮头具备出色的性能和广泛的适用性,非常适合用于各种工业控制场景。它的高机械耐久性和优良的防护性能使其在严苛环境下依然表现出色。同时,厂商提供的技术支持也确保了用户在使用过程中不会遇到重大问题。综上所述,我们强烈推荐此款产品。

ZB5FA9厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5FA9数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5FA9 ZB5FA9数据手册
