SCHNEIDER/施耐德  ZB5AW383

ZB5AW383概述

    文章:黄色嵌入式发光按钮头 ZB5AW383 技术手册



    1. 产品简介

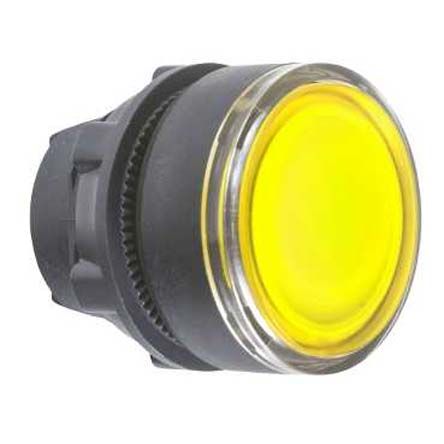

    产品类型: 黄色嵌入式发光按钮头 ZB5AW383 是Schneider Electric Industries SAS公司生产的一款照明型按钮头。

    主要功能: 这款按钮头具有弹簧复位机构,用于集成LED指示灯。它适用于各种工业控制和自动化系统中,能够提供可靠的操作体验。

    应用领域: 广泛应用于机械设备操作面板、工业控制系统、自动化生产线等领域。


    2. 技术参数




    - 尺寸:
    - 总体宽度: 29mm
    - 总体高度: 29mm
    - 总体深度: 30mm
    - 重量: 0.017kg
    - 防护等级: IP66/IP67/IP69/IP69K, NEMA 13/NEMA 4X, IK05
    - 温度范围: 储存温度 -40°C 到 70°C,操作温度 -40°C 到 70°C
    - 过电压类别: Class II (符合IEC 60536)
    - 电性规格: M1-M10/MF1/MR1,取决于接触数
    - 机械耐久性: 10,000,000次循环
    - 高压水射流抗压: 7,000,000Pa (55°C,距离0.1m)
    - 振动抗性: 5gn (频率2-500Hz)
    - 冲击抗性: 30gn (持续18ms),50gn (持续11ms)


    3. 产品特点和优势




    - 高可靠性: 10,000,000次机械耐久性测试,确保长时间稳定运行。
    - 多功能性: 适用多个接触点配置(M1-M10),方便集成不同类型的连接。
    - 防护性强: 多种防护等级,满足不同的工业应用需求。
    - 易于安装: 提供详细的安装指南和所需的配件,简化安装过程。
    - 兼容性好: 与多种电路板和接线方式兼容,提高适应性和灵活性。


    4. 应用案例和使用建议




    应用案例:
    - 在数控机床的控制面板上,用于启动、停止或模式选择等功能。
    - 在自动化流水线上,作为设备的紧急停机按钮。

    使用建议:
    - 确保按钮头的安装孔直径为22.4mm ± 0.1mm,以避免不必要的摩擦或松动。
    - 安装时要注意安装螺钉的紧固扭矩不要超过0.6N.m,以防损坏按钮头结构。
    - 推荐使用防旋转板来防止长期使用下的旋转磨损。


    5. 兼容性和支持




    - 兼容性: 与多种控制器和电路板兼容,可广泛应用于不同品牌和型号的工业设备。
    - 技术支持: Schneider Electric提供了详尽的技术文档和安装指南,帮助用户快速了解和使用该产品。此外,他们还提供在线技术支持和售后服务。


    6. 常见问题与解决方案




    - 问题: 按钮头安装不稳固。
    - 解决方案: 确保面板切口尺寸正确,并且螺钉紧固扭矩不超过0.6N.m。
    - 问题: LED指示灯不亮。
    - 解决方案: 检查电路连接是否正确,确认LED是否有故障,必要时更换。


    7. 总结和推荐




    总体来看,黄色嵌入式发光按钮头 ZB5AW383 是一款设计精良、功能强大的工业按钮头。它具有极高的机械耐久性和良好的防护性能,适合于各类严苛的工作环境。尽管其价格可能相对较高,但考虑到其卓越的可靠性和广泛应用的可能性,我们强烈推荐在需要高可靠性的工业控制应用中使用该产品。

ZB5AW383厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
