ZB5AW153

产品分类:
产品描述:
供应商型号: 2211997
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德  ZB5AW153

ZB5AW153概述


    产品简介

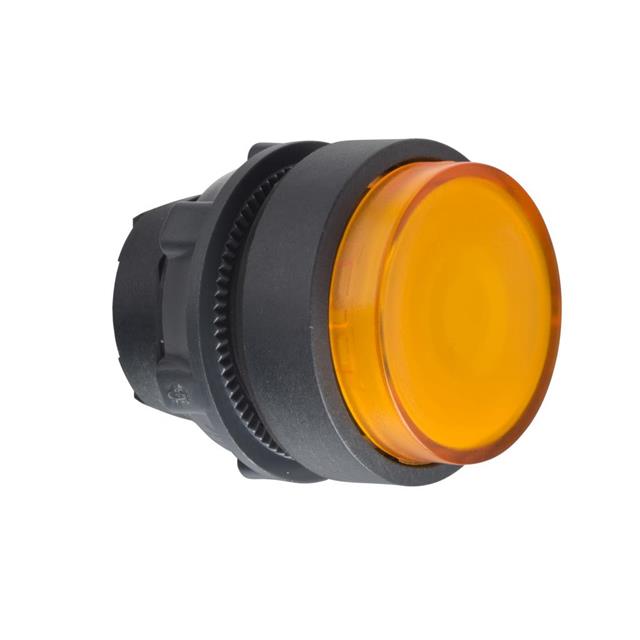

    ZB5AW153 是一款适用于Harmony系列控制面板的按钮头组件,主要用于带指示灯的按压开关。它属于Harmony系列的一部分,适用于多种工业自动化和控制场合。ZB5AW153 的外形为圆形按钮,配备橙色透镜,弹簧复位操作方式,具有很高的耐用性(机械耐久达1000万次)和防护等级(如IP66/IP69/IP69K)。这款按钮头可以广泛应用于工业控制、机器自动化等领域。

    技术参数


    - 型号:ZB5AW153
    - 产品类型:按钮头组件
    - 颜色:橙色
    - 直径:22 mm
    - 安装孔径:22.4 mm ± 0.1
    - 电气连接:
    - 通过螺栓夹线端子:最大尺寸40 mm(1.57 in)
    - 通过Faston连接器:最大尺寸45 mm(1.77 in)
    - 安装在印刷电路板上:最大尺寸30 mm(1.18 in)
    - 防护等级:IP66, IP69, IP69K
    - 标准认证:UL 508, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-1, GB 14048.5, JIS C8201-1
    - 环境温度:储存和工作温度范围均为-40到158°F(-40到70°C)

    产品特点和优势


    ZB5AW153的主要优势在于其卓越的耐用性和防护等级。它能够承受高达1000万次的机械操作,保证了长期使用的可靠性。此外,其防护等级达到了IP66/IP69/IP69K,能够在恶劣环境下正常工作,如高湿度和多尘环境。这些特点使其成为工业控制和机器自动化应用的理想选择。

    应用案例和使用建议


    应用案例
    ZB5AW153常用于各种自动化生产线的控制面板,如工业机器人控制系统、机械设备控制站等。它的高防护等级和耐用性使其特别适合于户外或高污染环境下的应用。
    使用建议
    - 确保面板上的开孔尺寸精确,避免过大的公差导致安装困难或按钮不稳固。
    - 在安装过程中,需注意最小电路板厚度为1.6 mm,以确保电气连接的稳定性和安全性。
    - 使用螺丝时,紧固扭矩不应超过0.6 N.m,以防止损坏按钮结构。

    兼容性和支持


    ZB5AW153与Harmony系列的其他组件高度兼容,能够方便地集成到现有系统中。制造商提供了详细的安装指南和技术支持,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 按钮无法正常复位 | 检查是否有异物卡住按钮;确保螺丝紧固扭矩不超过0.6 N.m |
    | 按钮指示灯不亮 | 检查电源连接;确认LED连接线是否正确安装 |
    | 按钮安装不稳固 | 重新测量开孔尺寸,确保符合标准 |

    总结和推荐


    综上所述,ZB5AW153是一款设计精良、功能强大的按钮头组件,特别适用于工业自动化和控制场合。其高防护等级和耐用性使其成为工业环境中不可或缺的组件。对于需要高可靠性和防护性的应用,强烈推荐使用ZB5AW153。

ZB5AW153厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AW153数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AW153 ZB5AW153数据手册

ZB5AW153封装设计

查看详情并下载
Symbol
Footprint
3D Model
