ZB5FA8

产品分类:
产品描述:
供应商型号: 4008-ZB5FA8-ND
供应商: Digi-Key
标准整包数: 1
SCHNEIDER/施耐德  ZB5FA8

ZB5FA8概述

    ZB5FA8电子元器件产品技术手册

    1. 产品简介

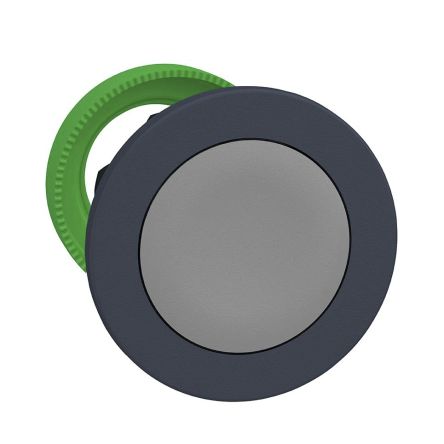

    ZB5FA8是Harmony XB5系列中的一个嵌入式灰色按钮头。它属于非发光按钮头,适用于各种工业和商业应用。该按钮头具有内置式嵌入设计,确保安装时与面板平齐,提供整洁的外观。主要功能为非发光操作按钮,可应用于需要可靠机械耐用性的环境中。

    2. 技术参数


    - 安装直径:30 mm
    - 信号单元头部形状:圆形
    - 操作类型:弹簧复位
    - 接触配置:单块接触(最多9个)、双块接触(最多9个)
    - 环境温度:存储温度范围为-40...70 °C,工作温度范围为-40...70 °C
    - 防护等级:IP69、IP67、IP66(符合IEC 60529标准),NEMA 13、NEMA 4X
    - 过电压类别:Class II(符合IEC 60536标准)
    - 抗冲击性能:30 gn(持续时间为18 ms,半正弦波加速度,符合IEC 60068-2-27标准),50 gn(持续时间为11 ms,半正弦波加速度,符合IEC 60068-2-27标准)
    - 振动耐受性:5 gn(频率范围为2...500 Hz,符合IEC 60068-2-6标准)
    - 电气组件代码:C1、C2、C11、C15、SF1
    - 重量:0.03 kg
    - 机械寿命:10000000次操作循环

    3. 产品特点和优势


    - 高耐用性:1000万次操作周期的机械寿命,保证了长时间使用的可靠性。
    - 防水防尘:达到IP69、IP67、IP66标准,适用于严苛的工作环境。
    - 抗冲击和振动:能够承受高达50 gn的冲击和5 gn的振动,适合在震动环境中使用。
    - 环保材料:RoHS合规,不含SVHC,符合可持续发展目标。

    4. 应用案例和使用建议


    - 应用场景:适用于机械设备控制面板、自动化生产线、工业控制系统等。
    - 使用建议:
    - 确保安装孔直径为30.75 mm(允许公差为+0.5 mm),以确保良好的安装效果。
    - 使用螺钉端子或插件连接器进行电气连接时,注意连接尺寸要求(40 mm或1.57 in)。
    - 在操作过程中,应避免过度施力,以防损坏按钮头。

    5. 兼容性和支持


    - 兼容性:ZB52型按钮头兼容多种电气组件和接线方式。
    - 认证和支持:通过多项国际认证(如UL 508、CSA、BV、DNV、RINA等),并且提供了详细的产品生命周期指令和环境资料,便于后期维护和回收。

    6. 常见问题与解决方案


    - 问题1:按钮头安装后出现松动。
    - 解决方案:检查安装孔直径是否符合要求,重新调整安装孔直径并确保紧固。
    - 问题2:按钮头在使用过程中出现卡顿现象。
    - 解决方案:清洁按钮头表面及内部结构,确保无异物阻塞。
    - 问题3:按钮头无法正常复位。
    - 解决方案:检查内部弹簧是否损坏或断裂,必要时更换新的弹簧。

    7. 总结和推荐


    ZB5FA8是一款高度可靠的非发光按钮头,具备出色的耐用性和环境适应性。适用于各种恶劣工作环境下的工业自动化设备,具有显著的市场竞争力。建议在需要高可靠性和长寿命的应用场景中优先考虑使用该产品。

ZB5FA8厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
