LC1D18V7C

产品分类: 电路保护
产品描述:
供应商型号: 6401459
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LC1D18V7C

LC1D18V7C概述

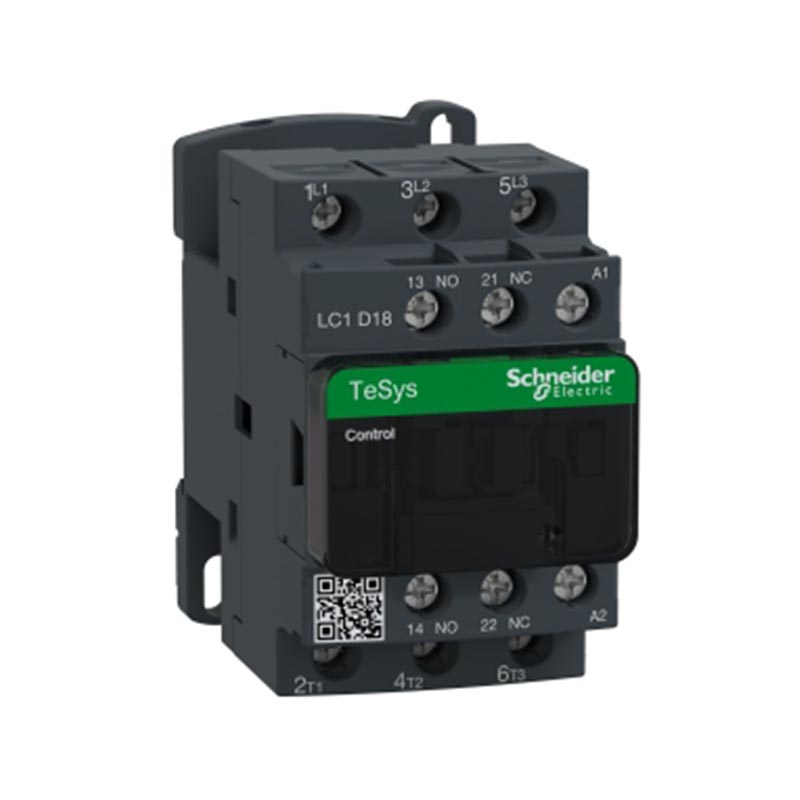

    TeSys D 三极接触器 LC1D18V7C 技术手册

    产品简介


    TeSys D 三极接触器是一种专为鼠笼电机设计的接触器,适用于交流负载的接通和分断。它的主要特点是能够承载高达18 A的额定工作电流,并且具有出色的电气寿命和机械寿命。该接触器广泛应用于工业自动化、电力系统、机械设备等领域,特别适合需要频繁启停的场合。

    技术参数


    - 产品系列: TeSys
    - 产品类型: 接触器
    - 产品短名: LC1D
    - 极数: 3P
    - 主触点类型: 3 NO
    - 额定工作电流:
    - AC-1: 32 A (Ue<= 440 V, θ<= 60 °C)
    - AC-3: 18 A (Ue<= 440 V, θ<= 60 °C)
    - 控制回路电压: 400 V, AC 50/60 Hz
    - 辅助触点类型: 1 NO + 1 NC
    - 额定工作电压:
    - 电源回路: <= 690 V
    - 电源回路: <= 225 V
    - 电气寿命:
    - AC-1: 1 kA².s
    - AC-3: 1.6 kA².s (3 kA².s)
    - 机械寿命: 15 kA².s
    - 最大操作频率: 3600 次/小时 (环境温度 <= 60 °C)
    - 动作时间:
    - 分断: 4...19 ms
    - 闭合: 12...22 ms
    - 控制电压限额:
    - 释放: 0.3...0.6 Uc 50/60 Hz
    - 运行: 0.8...1.1 Uc 50 Hz
    - 运行: 0.85...1.1 Uc 60 Hz
    - 功耗:
    - (~50Hz保持)功耗: 7.5 VA 60 Hz; 7 VA 50 Hz
    - 约定发热电流:
    - 信号回路: 10 A (θ<= 60 °C)
    - 电源回路: 32 A (θ<= 60 °C)
    - 平均阻抗: 2.5 mΩ (Ith 50 Hz)
    - 热消散: 2...3 W (50/60 Hz)
    - 额定短时耐受电流:
    - 信号回路: 100 A, 持续时间: 1 s
    - 信号回路: 120 A, 持续时间: 500 ms
    - 信号回路: 140 A, 持续时间: 100 ms
    - 电源回路: 145 A, 持续时间: 10 s (<= 40 °C)
    - 电源回路: 84 A, 持续时间: 1 分钟 (<= 40 °C)
    - 电源回路: 40 A, 持续时间: 10 分钟 (<= 40 °C)
    - 电源回路: 240 A, 持续时间: 1 s (<= 40 °C)
    - 与继电器配合使用的熔丝:
    - 信号回路: gG 10 A, 符合 IEC 60947-5-1
    - 电源回路: gG 50 A, 1 型, U<= 690 V
    - 电源回路: gG 35 A, 2 型, U<= 690 V
    - 过电压类别: III
    - 额定绝缘电压:
    - 电源回路: 690 V, 符合 IEC 60947-4-1
    - 信号回路: 690 V, 符合 IEC 60947-1
    - 浪涌抑制模块: 无内置浪涌抑制模块
    - 不重迭时间:
    - 失电: 1.5 ms (NC及NO触点之间)
    - 得电: 1.5 ms (NC及NO触点之间)
    - 绝缘电阻: > 10 MΩ (信号回路)
    - 安装方式: 底板安装 / 导轨安装
    - 接线能力: 多种接线方式,具体参见表格
    - 紧固扭矩:
    - 电源回路: 1.7 N.m (No 2 十字螺丝 / Ø 6 平口)
    - 控制回路: 1.7 N.m (Ø 6 平口 / No 2 十字螺丝)
    - 尺寸: 高度 77 mm, 宽度 45 mm, 深度 86 mm
    - 重量: 0.33 kg
    - 防护等级: IP2x
    - 运行温度: -5...60 °C
    - 储存温度: -60...80 °C
    - 认证: CCC、CE

    产品特点和优势


    1. 高可靠性:该接触器具有优异的电气和机械寿命,保证长期稳定运行。
    2. 多功能性:适用于多种环境条件,能够在不同环境下可靠工作。
    3. 高安全性:提供短路保护、浪涌抑制等功能,确保系统安全。
    4. 安装便捷:多种安装方式,易于安装和维护。

    应用案例和使用建议


    1. 应用案例:TeSys D 三极接触器常用于控制工业生产线上的电机,如水泵、风机等,以实现自动控制。
    2. 使用建议:
    - 在选择配套的熔丝时,确保遵循制造商的建议,以防止过载损坏。
    - 定期检查和清洁接触器,确保良好的电气连接和散热性能。

    兼容性和支持


    - 兼容性:该接触器与 TeSys 系列的其他元器件兼容,易于集成到现有系统中。
    - 支持:制造商提供详细的技术文档和售后支持,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题: 接触器频繁跳闸
    - 解决方案: 检查负载是否超出额定值,确保正确选型并安装合适的熔丝。
    2. 问题: 动作时间不一致
    - 解决方案: 确认接线无误,检查是否有松动或接触不良的情况。
    3. 问题: 发热量大
    - 解决方案: 检查散热是否良好,确保安装环境符合要求。

    总结和推荐


    TeSys D 三极接触器 LC1D18V7C 是一款高效可靠的接触器,适用于各种工业自动化应用。其卓越的性能和高安全性使其在市场上具有很强的竞争优势。无论是从技术参数还是应用领域来看,都是一款值得推荐的产品。
