ZB4BL3

产品分类:
产品描述:
供应商型号: ET-2614740
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB4BL3

ZB4BL3概述

    文章标题:Harmony XB4非发光型按钮头产品技术手册解读

    产品简介

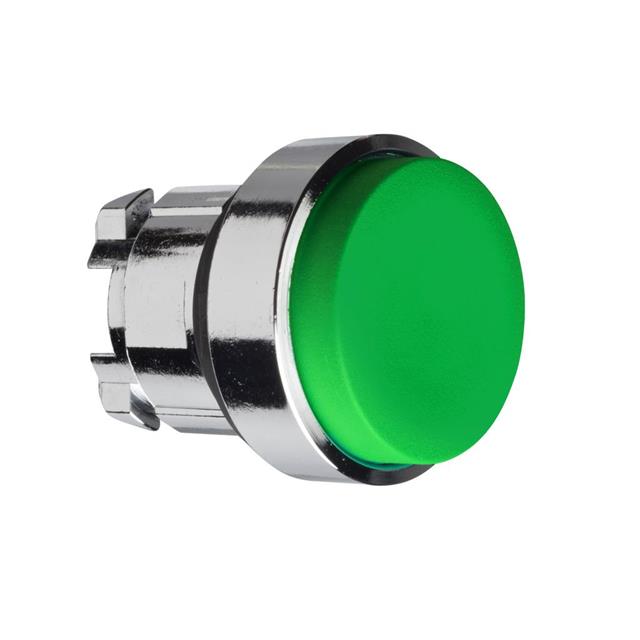

    Harmony XB4非发光型按钮头(型号ZB4BL3)是施耐德电气推出的工业控制领域核心部件之一。作为非发光按钮类产品,其主要设计用于工业自动化、机械设备控制和电力系统等领域。产品以耐用性强、操作简便、防护等级高著称,特别适合恶劣的工作环境。本产品支持多种安装方式,并提供绿色标志以方便区分和识别。

    技术参数


    以下为ZB4BL3的技术规格及关键性能参数汇总:
    | 参数类别 | 描述 |

    | 尺寸 | 直径:22 mm;总宽:29 mm;总高:29 mm;总深度:33 mm |
    | 安装方式 | 标准螺丝固定 |
    | 材质 | 镀铬金属外壳,耐腐蚀 |
    | 机械寿命 | 1000万次操作循环 |
    | 额定温度范围 | 储存:-40°C 至 +70°C;运行:-40°C 至 +70°C |
    | 防护等级 | IP66/IP67/IP69/IP69K |
    | 冲击与振动 | 符合IEC 60068标准,可承受振动频率5gn至500Hz、冲击30gn至50gn |
    | 认证 | CSA、UL、LROs认证,符合IEC、JIS、EN标准 |

    产品特点和优势


    1. 耐用性极强:ZB4BL3经过严格测试,能承受超过1000万次的机械操作,适应高强度工作环境。
    2. 多场景适配:通过弹簧复位设计,确保长期稳定的操作性能,适合各类开关场景。
    3. 高防护性能:具备IP66、IP69K等防护等级,可在极端湿度和灰尘环境中可靠运行。
    4. 广泛适用性:支持多种电路连接方式,包括螺钉端子、印刷电路板焊接和快速接线端子。
    5. 环保合规:符合欧盟RoHS、REACH、中国RoHS等法规要求,绿色环保无毒害。

    应用案例和使用建议


    Harmony XB4 ZB4BL3按钮头常用于电力传输、化工设备、工程机械和船舶系统等领域。例如,在船舶电气控制柜中,由于环境湿度大且存在大量盐雾,此产品凭借IP69K防护等级可以有效避免腐蚀和进水损坏。
    使用建议:
    - 在安装过程中确保面板开孔直径精确控制在22.4 mm ± 0.1 mm范围内。
    - 定期检查连接件扭矩,建议值为0.6 N·m。
    - 若用于高温或低温环境,需结合具体工况调整安装措施,如增加额外隔热或保温设施。

    兼容性和支持


    该按钮头产品可与其他XB4系列产品无缝集成,适用于多种控制器和配电箱设计。施耐德电气提供完善的售后服务和技术支持,确保客户在安装和使用过程中的任何疑问都能得到及时解答。

    常见问题与解决方案


    1. 问题:安装后按钮触点接触不良
    - 解决方案:检查连接点是否牢固,重新紧固螺钉,确保接触面清洁无污垢。
    2. 问题:按钮长时间使用后无法弹回
    - 解决方案:可能是弹簧老化导致,建议更换全新按钮组件。
    3. 问题:按钮表面出现划痕
    - 解决方案:由于安装时未妥善保护按钮,后续可加装防刮保护膜。

    总结和推荐


    Harmony XB4 ZB4BL3是一款兼具高性能与高性价比的工业控制按钮头产品。它具有卓越的耐用性、防护能力和灵活性,能够满足绝大部分严苛的应用场景需求。因此,强烈推荐在需要长期稳定操作和高防护级别的工业项目中选用此产品。
    最终评分:★★★★★(满分五星)

ZB4BL3厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB4BL3数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB4BL3 ZB4BL3数据手册

ZB4BL3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.7217 ¥ 187.355
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 187.35
直接购买
加入购物车
