LTMR08EBD

产品分类: 电路保护
产品描述:
供应商型号: 9176440
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LTMR08EBD

LTMR08EBD概述

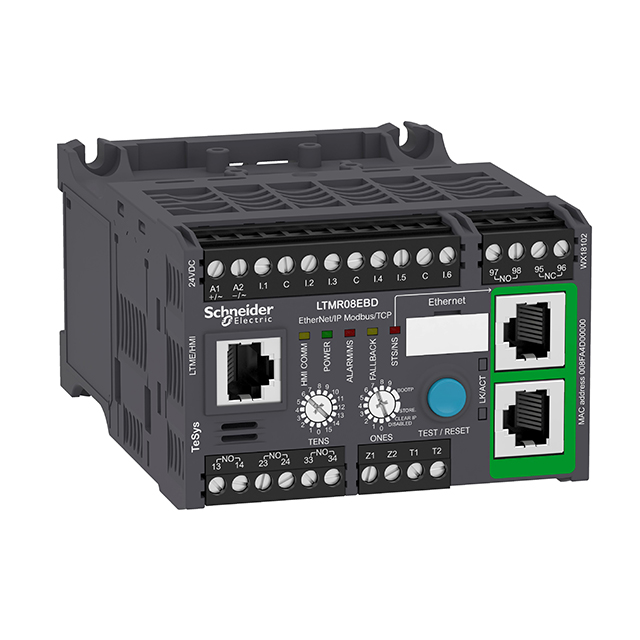

    # 电子元器件技术手册:LTMR08EBD电机控制器

    产品简介


    LTMR08EBD是一款专为工业应用设计的电机控制器,隶属于TeSys T系列。该产品集成了以太网TCP/IP通信端口,可实现高效的数据传输和远程控制。其主要功能是通过逻辑输入信号对电动机进行精确控制,同时提供故障报警输出等功能。LTMR08EBD广泛应用于自动化控制系统、工厂自动化设备及智能楼宇系统等领域。

    技术参数


    - 型号: LTMR08EBD
    - 产品类型: 电机控制器
    - 通信协议: Ethernet TCP/IP
    - 控制电路电压: 24 V DC
    - 电流范围: 0.4...8 A
    - 额定操作电压范围: 20.4...26.24 V DC
    - 输入类型: 逻辑输入
    - 总线类型: Ethernet IEEE 802.3接口,地址范围0...159,传输速率10...100 Mbit/s,RJ45连接器,2个屏蔽双绞线
    - 逻辑输入数量: 6
    - 离散输出功能: 1 NO + 1 NC故障报警信号,3 NO(常开)
    - 保护类型: GG熔断器,控制电路0.5 A,输出4 A
    - 典型电流消耗: 56...127 mA
    - 连接间距: 5.08 mm
    - 绝缘电压额定值: 690 V, 分类III(污染等级:3),符合EN/IEC 60947-1标准
    - 冲击耐受电压额定值: 0.8 kV,用于电源、输入和输出;0.8 kV,用于通信电路;6 kV,用于电流或电压测量电路
    - 短路耐受能力: 100 kA,符合EN/IEC 60947-4-1标准
    - 输入电流: 7 mA
    - 输入电压: 状态0时< 5 V;状态1时< 15 V
    - 负载电流: 5 A (30 V DC, 250 V AC)
    - 最大工作频率: 2 Hz
    - 工作率: 1800 次/小时
    - 响应时间: 5 ms (状态0),15 ms (状态1)
    - 测量精度: 5% 地线电流 (外部测量,< 5% 或 0.01 A),5% 有功功率和无功功率,3% 功率因数 (cos φ > 0.6),1% 电压 (100...830 V),1% 电流,0.02°C 温度,5...15% 地线电流 (内部测量,电流>0.1 A)
    - 外部时钟误差: +/- 30分钟/年
    - 外形尺寸: 宽91 mm,高61 mm,深122.5 mm
    - 重量: 0.53 kg

    产品特点和优势


    LTMR08EBD具备以下显著优势:
    - 高速通信: 支持最高100 Mbit/s的传输速率,适用于实时数据传输和远程控制。
    - 多功能集成: 集成了6个逻辑输入和3个离散输出,能够处理复杂的控制任务。
    - 强大的保护机制: 具备熔断器保护,确保系统的安全稳定运行。
    - 宽工作温度范围: 能够在-40...80°C的环境下存储,-20...60°C的范围内正常工作。
    - 高可靠性: 符合多种国际标准,如EN/IEC 60947-4-1等,确保产品的可靠性和耐用性。

    应用案例和使用建议


    应用案例
    LTMR08EBD广泛应用于各种自动化控制系统中,例如生产线上的电动机控制。在智能楼宇系统中,它也可用于控制建筑内的各类机电设备。
    使用建议
    1. 系统配置: 在配置系统时,确保所有连接符合规范,特别是电源和信号线的连接。
    2. 通信设置: 配置合适的IP地址和子网掩码,以确保与其他设备的通信顺畅。
    3. 维护检查: 定期检查控制器的物理连接和工作状态,确保其始终处于良好状态。

    兼容性和支持


    LTMR08EBD具有良好的兼容性,可以与其他标准的以太网设备无缝对接。制造商提供了详尽的技术支持,包括安装指南、用户手册和技术咨询等服务。

    常见问题与解决方案


    1. 通信故障: 检查网络配置是否正确,确保设备地址和IP地址设置正确。
    2. 响应迟缓: 查看是否有过载情况,检查电源供应是否稳定。
    3. 温度异常: 确认控制器的散热装置是否正常工作,必要时考虑改善散热条件。

    总结和推荐


    LTMR08EBD以其高性能和高可靠性,在电机控制系统中表现出色。它不仅适用于多种工业应用场景,还能提供全面的保护和稳定的通信。强烈推荐给需要高效、可靠的电机控制解决方案的用户。

LTMR08EBD厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LTMR08EBD数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 LTMR08EBD LTMR08EBD数据手册

LTMR08EBD封装设计

查看详情并下载
Symbol
Footprint
3D Model
