SCHNEIDER/施耐德  ZB4BL6

ZB4BL6概述

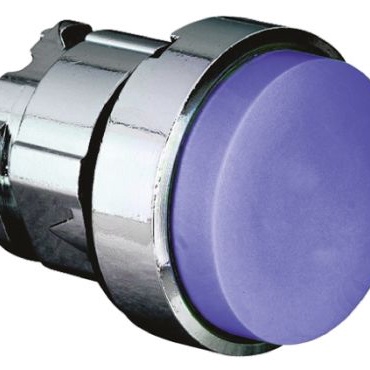

    # 产品名称:ZB4BL6 推钮式开关头部

    一、产品简介


    ZB4BL6 是一款蓝色投射型弹簧复位非发光按钮头,属于Harmony XB4系列。该产品设计精巧,广泛应用于工业自动化、机械设备控制面板等领域,提供稳定可靠的操作体验。
    主要特点
    - 类型:非发光按钮头
    - 主要功能:用于控制电路的开合,支持弹簧复位操作
    - 应用领域:
    - 工业控制系统
    - 机械设备操作面板
    - 自动化生产线

    二、技术参数


    | 参数类别 | 技术规格 |

    | 产品型号 | ZB4BL6 |
    | 按钮颜色 | 蓝色 |
    | 外壳材质 | 镀铬金属 |
    | 安装孔径 | 22 mm |
    | 机械寿命 | 10,000,000 次 |
    | CAD 尺寸 | 29 mm(宽)× 29 mm(高)× 33 mm(深) |
    | 过电压类别 | 符合 IEC 60536 Class I |
    | 防护等级 | IP67, IP66, IP69K, IP69 |
    | 环境温度 | 存储:-40°C 至 70°C |
    工作:-40°C 至 70°C |
    | 兼容标准 | EN/IEC 60947-1, EN/IEC 60947-5-1等 |
    | 认证证书 | BV, CSA, DNV, GL, LROS, RINA, UL listed |

    三、产品特点和优势


    ZB4BL6 的设计注重耐用性和可靠性,其镀铬金属外壳赋予其优异的耐腐蚀性能,同时符合严格的国际标准,如IP67/IP69K防水防尘等级,使其能够在恶劣环境中长期稳定运行。此外,高达10,000,000次的机械寿命显著提升了产品的使用寿命和经济性。

    四、应用案例和使用建议


    应用场景
    ZB4BL6 常用于工业控制设备的操作面板,例如机器人控制器、PLC控制柜等。其投射型设计便于远距离识别,适合需要频繁操作的场景。
    使用建议
    - 安装注意事项:
    - 钻孔直径建议为22.5 mm,公差±0.1 mm。
    - 与印刷电路板连接时,确保螺钉拧紧扭矩不超过0.6 N·m。
    - 每隔90 mm水平和120 mm垂直方向固定一次。
    - 优化方案:
    - 使用适配器 ZBZ 01• 提升安装灵活性,尤其适用于多种电路板布局。
    - 在高振动或冲击环境下,可配合其他防护装置以增强稳定性。

    五、兼容性和支持


    ZB4BL6 与 Harmony XB4系列的其他组件高度兼容,可方便地与其他按钮、指示灯及控制模块组合使用。此外,制造商提供详尽的技术文档和支持服务,确保用户在安装和维护过程中得到充分保障。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 按钮按压后无法正常弹回 | 检查是否有异物阻碍弹簧复位功能 |
    | 防护等级不达标 | 确保正确安装密封圈并定期检查老化情况 |
    | 按钮表面出现腐蚀迹象 | 使用专用清洁剂清除污渍,并涂抹防锈油 |

    七、总结和推荐


    ZB4BL6 推钮式开关头部以其卓越的性能和广泛的适用性成为工业领域的理想选择。其优异的机械寿命、可靠的防护能力和全面的标准认证,使其在各种苛刻环境中表现出色。综上所述,强烈推荐此款产品用于工业自动化和机械设备控制面板的设计与升级。
    最终评价:非常推荐
    适用范围:工业自动化、机械设备操作面板、控制柜
    通过合理安装和维护,ZB4BL6 将为您的项目带来长期稳定的性能表现和无忧的使用体验。

ZB4BL6厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
