VW3A46109

产品分类:
产品描述:
供应商型号: VW3A46109
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德  VW3A46109

VW3A46109概述

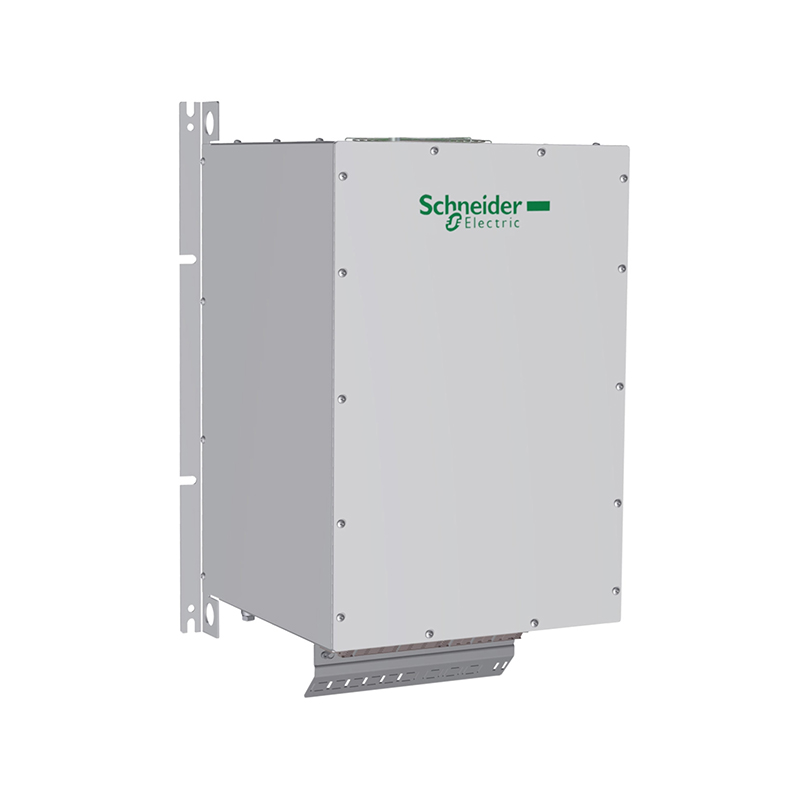

    VW3A46109 Passivfilter 技术手册

    产品简介


    VW3A46109 是一款专为频率转换器设计的无源滤波器。它主要用于减少电流谐波,从而改善电源质量。这种滤波器特别适用于工业环境中使用的电机控制和驱动系统。其主要应用于 Altivar 61、Altivar 71、Altivar Process ATV600 和 ATV900 等频率转换器系列中。

    技术参数


    以下是 VW3A46109 的主要技术规格:
    - 额定电压: 400 V(±10%)
    - 电网频率: 50 Hz(容差:±2%)
    - 额定电流:
    - 输入端: 75 A
    - 输出端: 75 A
    - THDI(总谐波失真):
    - 对于不同型号电机:10% 或 16%
    - 最大电流: 1.5 倍额定电流(持续时间:60 秒)
    - 效率: ≤ 98%
    - 热损耗: 374 W
    - 功率因数:
    - 100% 电网电流时: 0.99
    - 75% 电网电流时: 0.85
    - 150% 电网电流时: 1
    - 电气连接:
    - A, B 端子: 连接能力 2.5 mm²
    - X1-1-X2-3 端子: 连接能力 2.5-25 mm²
    - 绝缘等级: F 级
    - 重量: 56 kg
    - 防护等级:
    - 面板安装: IP20
    - 外壳安装: IP55
    - 振动耐受性:
    - 5-13.2 Hz: 2 mm 峰峰值(符合 EN 60068-2-6 标准)
    - 13.2-150 Hz: 0.7 gn(符合 EN 60068-2-6 标准)
    - 相对湿度: 5%-85%,无冷凝现象
    - 工作温度范围: 运行温度 > 45-60 °C,每升高 1°C 电流降低 3%
    - 存储温度: > -25-55 °C(原包装内存储)
    - 运输温度: > -25-65 °C
    - 海拔高度: ≤ 1000 m,无降额
    - > 1000-4000 m,每上升 1000 m 电流下降 5%

    产品特点和优势


    VW3A46109 具有以下独特功能和优势:
    - 高效的电流谐波抑制:通过减少电流谐波,提升整体电源质量。
    - 广泛的适用性:适用于多种型号的频率转换器,包括 Altivar 61、Altivar 71 和 Altivar Process ATV600 等。
    - 高可靠性:具有优秀的电气连接和隔离性能,能够在恶劣环境下稳定运行。
    - 紧凑设计:尽管功能强大,但体积适中,易于安装和维护。
    - 高性能绝缘:F 级绝缘确保了产品的长期稳定性。

    应用案例和使用建议


    VW3A46109 广泛应用于各种工业场景,例如:
    - 工厂自动化系统:用于控制生产线上的电机和驱动器。
    - 能源管理系统:用于电力供应的优化和管理。
    建议使用时注意以下几点:
    - 在安装过程中确保正确的电气连接,以避免接触不良。
    - 定期检查和维护,确保产品始终处于最佳工作状态。
    - 根据实际应用环境选择合适的安装位置,确保散热良好。

    兼容性和支持


    VW3A46109 兼容以下产品系列:
    - Altivar 61
    - Altivar 71
    - Altivar Process ATV600
    - Altivar Process ATV900
    施耐德电气公司为其提供了详细的技术支持和售后服务,确保客户在使用过程中获得充分的帮助和支持。

    常见问题与解决方案


    1. 问题: 滤波器不工作。
    - 解决方案: 检查电气连接是否正确,确认电源电压和频率是否符合要求。
    2. 问题: 温度过高。
    - 解决方案: 确保良好的通风条件,避免滤波器过热。
    3. 问题: 效率下降。
    - 解决方案: 检查负载情况和工作环境,必要时进行调整。

    总结和推荐


    综上所述,VW3A46109 是一款高性能的无源滤波器,特别适合工业环境中需要严格控制电源质量的应用场景。其高效、可靠的性能以及广泛的应用范围使其在市场上具备很强的竞争优势。因此,强烈推荐此款产品用于相关应用场景。

VW3A46109厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

VW3A46109数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 VW3A46109 VW3A46109数据手册

VW3A46109封装设计

查看详情并下载
Symbol
Footprint
3D Model
