XALD114概述

    XALD114控制站技术手册

    产品简介

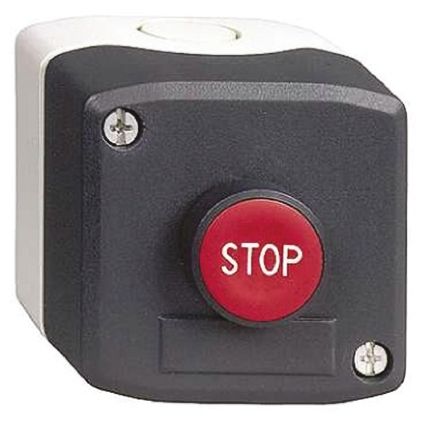

    XALD114是一款适用于XB5 Ø 22 mm控制和信号装置的控制站。该产品主要用于实现紧急停止(“Stop”)功能。其基本配置为深灰色底座,带有红色按压按钮和弹簧复位机构,确保安全操作。它采用了聚碳酸酯材料,具备良好的机械和电气性能,广泛应用于工业自动化、机械设备等领域。

    技术参数


    | 参数 | 规格 |

    | 额定绝缘电压 [Ui] | 600 V (污染等级:3) |
    | 额定冲击耐压 [Uimp] | 6 kV |
    | 交流额定操作电流 [Ie] | AC-15, A600: Ue = 600 V Ie = 1.2 A; Ue = 240 V Ie = 3 A; Ue = 120 V Ie = 6 A |
    | 直流额定操作电流 [Ie] | DC-13, Q600: Ue = 600 V Ie = 0.1 A; Ue = 250 V Ie = 0.27 A; Ue = 125 V Ie = 0.55 A |
    | 电气可靠性 | IEC 60947-5-4 λ < 10^-8 at 17 V, 5 mA; λ < 10^-6 at 5 V, 1 mA |
    | 防护等级 | IP65 (IEC 60529), NEMA 4X, NEMA 13 |
    | 振动耐受性 | 5 gn (12...500 Hz) |
    | 冲击耐受性 | 50 gn for 11 ms half sine wave; 30 gn for 18 ms half sine wave |
    | 温度范围(存储) | -40...70 °C |
    | 温度范围(操作) | -25...70 °C |

    产品特点和优势


    1. 机械耐用性高:经测试,机械耐用性达到500万次,确保长时间稳定运行。
    2. 电气可靠性强:通过IEC 60947-5-4标准认证,确保极低的误动作率。
    3. 防护等级高:IP65等级,能够承受高压水洗、防尘和防水,适合恶劣环境下的使用。
    4. 多种环境适应性:能够在广泛的温度范围内工作,适合不同气候条件的应用场合。

    应用案例和使用建议


    应用案例:该控制站在机械制造和生产线控制系统中广泛应用,如机床、输送带等。按压按钮可以迅速停止操作,确保操作人员的安全。
    使用建议:在安装时,确保电缆入口符合规格要求(Pg 13.5和ISO M20),并使用合适的紧固件以避免松动。定期检查电气连接,确保可靠性和安全性。

    兼容性和支持


    该产品可与其他XB5 Ø 22 mm控制和信号单元兼容,确保系统集成的一致性和便捷性。制造商提供了详尽的技术支持和售后服务,包括安装指导、故障排除和维修服务。

    常见问题与解决方案


    1. 问:如何确保按压按钮的操作力?
    - 答:按照说明书的指示,拧紧螺钉至0.8...1.2 N.m的扭矩范围,确保操作力在规范范围内。

    2. 问:在什么条件下按钮会发生误动作?
    - 答:避免在极高污染环境下使用,确保符合规定的污染等级(3级);严格按照电气特性操作。

    总结和推荐


    总体而言,XALD114是一款高品质、高性能的紧急停止控制站,具有高机械和电气可靠性、良好的环境适应性。其广泛的应用场景和易于维护的特点使其在市场上具有较强的竞争力。我们强烈推荐在需要高安全性的工业自动化项目中使用此产品。
