VLS3P032R1

产品分类:
产品描述:
供应商型号: 3381828
供应商: element14
标准整包数: 1

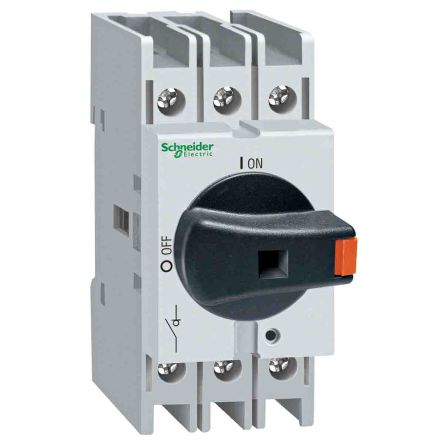

SCHNEIDER/施耐德  VLS3P032R1

VLS3P032R1概述

    TeSys™ VLS 断路开关技术手册解析

    产品简介


    TeSys™ VLS 断路开关是一款集成了多种功能的断路装置,广泛应用于各种工业环境中。它能够有效地切断电路以防止过载或短路,确保设备和系统的安全运行。该产品有3极和4极两种型号,适用于不同电流范围(16-125 A),适用于额定电压为400 V、500 V 和 690 V 的系统。

    技术参数


    以下是 TeSys™ VLS 断路开关的主要技术参数:
    | 参数 | 值 |

    | IEC 额定绝缘电压 (Ui) | 1000 V |
    | IEC 额定冲击耐压 (Uimp) | 8 kV |
    | IEC 额定操作电流 (Ie) | 16-125 A |
    | IEC 短时耐受电流 (Icw) | 800 A / 2500 A |
    | IEC 额定操作功率 (AC23A) | 400 V:7.5-55 kW |
    | IEC 制动容量 (AC23A 400 V)| 320 A - 1000 A |
    | UL/CSA 额定短路电流 | 600 V:5 kA - 10 kA |
    | 环境温度 | 操作:-25°C 至 +55°C |
    存储:-40°C 至 +70°C |
    | 最高海拔 | 3000 米 |

    产品特点和优势


    TeSys™ VLS 断路开关的主要特点和优势如下:
    - 高可靠性:具有较长的机械和电气寿命,可承受多次分合操作,适合于频繁操作的应用环境。
    - 广泛的适用性:适用于不同类型的工业控制系统和保护系统,特别是需要高可靠性和安全性的场合。
    - 高过载和短路保护能力:额定冲击耐压和额定短路电流参数均较高,能有效抵御高压和高电流冲击。
    - 灵活的安装方式:可以通过螺丝或35毫米DIN导轨进行安装,适应不同安装需求。

    应用案例和使用建议


    TeSys™ VLS 断路开关可以在许多应用场合中发挥重要作用,例如:
    - 工业自动化系统:用于工厂生产线中的电气控制,防止过载和短路,确保生产安全。
    - 电力分配系统:用于配电柜和变电站中,保障电力系统的稳定运行。
    使用建议:
    - 在接线前务必仔细检查产品的型号和电流等级是否符合要求。
    - 安装时请根据产品说明书中的步骤,正确连接和固定接线端子。
    - 定期对断路开关进行检查和维护,确保其正常工作。

    兼容性和支持


    TeSys™ VLS 断路开关具备良好的兼容性,可以与其他标准电气元件配合使用。此外,施耐德电气提供了全面的技术支持和服务,包括安装指南、维护手册和技术咨询等。

    常见问题与解决方案


    1. 接线错误导致无法正常工作:
    - 解决方案:重新核对接线图,确保所有接线正确无误。

    2. 过载时断路器未跳闸:
    - 解决方案:检查电流设定值是否正确,必要时重新设置电流阈值。

    3. 分合不顺畅:
    - 解决方案:清洁触点和操作机构,确保其润滑良好。

    总结和推荐


    TeSys™ VLS 断路开关以其出色的可靠性和广泛应用而闻名,特别适合于需要高电流保护和频繁操作的工业环境。它的技术参数和设计都经过严格测试,能够满足大多数工业应用的需求。综上所述,我强烈推荐使用这款产品来提高系统的安全性和稳定性。

VLS3P032R1厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

VLS3P032R1数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 VLS3P032R1 VLS3P032R1数据手册

VLS3P032R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.7936 ¥ 349.8123
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 349.81
直接购买
加入购物车
