ZB5AC4

产品分类:
产品描述:
供应商型号: CGC-ZB5AC4
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5AC4

ZB5AC4概述


    产品简介

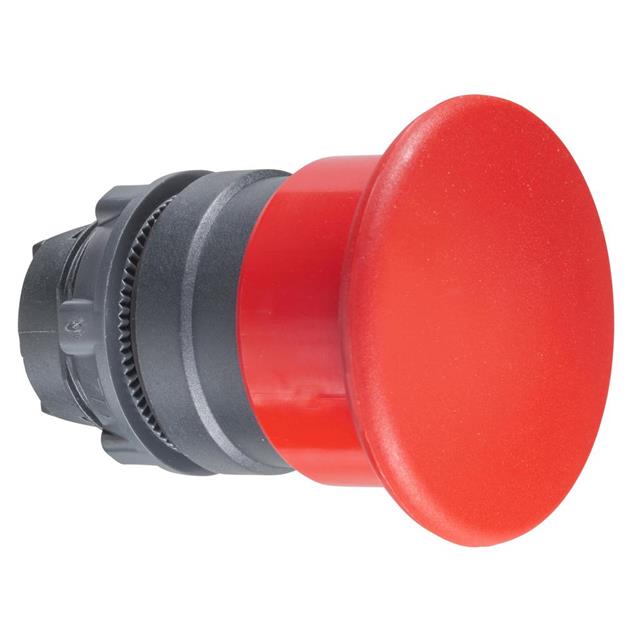

    产品名称: Harmony XB5蘑菇头按钮
    产品型号: ZB5AC4
    产品类型: 非照明型按钮开关
    主要功能: 用于工业控制中的信号指示和操作控制,具有较高的机械耐久性和防护等级。
    应用领域: 广泛应用于机械设备、自动化控制系统等领域,适合恶劣环境下的操作。

    技术参数


    - 外观尺寸:
    - 直径:40 mm(1.57 in)
    - 按钮帽直径:22 mm(0.87 in)
    - 净重:0.10 lb(0.046 kg)
    - 总宽度:40 mm(1.57 in)
    - 总高度:40 mm(1.57 in)
    - 总深度:52 mm(2.05 in)
    - 电气参数:
    - 机械耐久性:500万次
    - 安装孔直径:22.3 mm ± 0.4 mm
    - 端子连接:螺钉端子、插接端子或PCB焊接
    - 工作温度范围:-40°C 到 158°C(-40°F 到 70°F)
    - 防护等级:IP66, IP69, IP69K
    - 防振等级:5 gn(2...500 Hz)
    - 防冲击等级:30 gn(半正弦波18 ms)或50 gn(半正弦波11 ms)
    - 认证:
    - UL认证
    - LROS认证
    - BV认证
    - CSA认证
    - DNV认证
    - 符合EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C8201-12标准

    产品特点和优势


    - 独特的设计: 拥有红蘑菇头设计,易于识别且耐用。
    - 高防护等级: 具有IP66, IP69, IP69K防护等级,适用于各种恶劣环境。
    - 高可靠性: 机械耐久性高达500万次,确保长期稳定运行。
    - 多种安装方式: 可通过螺钉端子、插接端子或PCB焊接进行连接。
    - 环保认证: 符合REACh标准,无有害物质,绿色环保。

    应用案例和使用建议


    应用案例
    该产品广泛应用于机械设备、自动化控制系统中,尤其是在需要较高防护等级的环境下。例如,在食品加工、制药行业以及户外设备中的紧急停止按钮等。
    使用建议
    - 安装位置: 确保按钮周围有足够的空间以便于安装和维护。
    - 防护措施: 使用抗旋转板ZB5AZ902以防止意外旋转。
    - 安装角度: 确保安装时按钮体和固定套筒的角度误差不超过±2°。
    - 紧固力矩: 螺丝紧固力矩不要超过0.6 N.m(5.3 lbf.in)。
    - 布局规划: 为每个固定套筒/支柱及其固定螺丝提供足够的支撑点,每间隔90 mm(3.54 in)水平方向(X轴)和120 mm(4.72 in)垂直方向(Y轴)布置。

    兼容性和支持


    - 兼容性: 与Harmony XB5系列其他组件兼容。
    - 支持: 施耐德电气提供保修服务,保修期为18个月。
    - 文档支持: 包含详细的产品手册和技术规格书,便于用户参考和使用。

    常见问题与解决方案


    - Q1: 按钮按下后无法自动复位
    A1: 检查按钮内部弹簧是否损坏,必要时更换新的弹簧。
    - Q2: 按钮频繁损坏
    A2: 确认使用环境是否符合产品规格要求,避免在超出规定的工作环境中使用。
    - Q3: 按钮响应迟钝
    A3: 清理按钮表面和内部积尘,检查电气连接是否松动。

    总结和推荐


    综合评估: ZB5AC4作为一款非照明型按钮开关,凭借其卓越的机械耐久性、高防护等级及广泛的适用性,在工业控制领域表现出色。产品设计合理、安装简便,具备较强的实用性和可靠性。
    推荐理由: 基于上述特点,强烈推荐使用此款产品。尤其适合需要在恶劣环境中稳定工作的场合,如食品加工、制药行业等。同时,施耐德电气提供的良好售后服务和支持也是选择此产品的加分项。
