ZB4BP48概述

    电子元器件产品技术手册:ZB4BP48非发光按钮头



    1. 产品简介

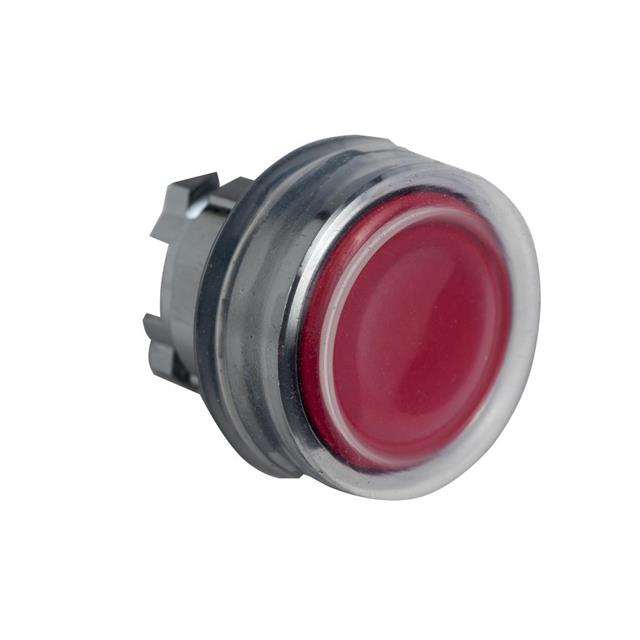

    ZB4BP48是非发光按钮头,专为Harmony XB4系列设计。这款按钮头用于非发光型按钮,适用于各种工业控制场合。它采用直径为22毫米的红色平顶无标记设计,适用于标准操作员配置。ZB4BP48提供可靠的操作,具备高机械耐用性和优良的电气性能,广泛应用于机械设备、工厂自动化系统等领域。


    2. 技术参数



    - 安装尺寸:直径22毫米(0.87英寸)
    - 防护等级:IP66/IP67
    - 过电压类别:Class I IEC 60536
    - 耐温范围:存储温度-40℃至158℃,操作温度-40℃至158℃
    - 认证:UL 508、CSA、JIS C8201-5-1、EN/IEC 60947-5-4、IEC 60947-5-1、IEC 60947-1等
    - 电气组成代码:C3、C4、C14
    - 最大振动电阻:5 g (2…500 Hz)
    - 冲击抵抗:30 g (18 ms)半正弦波加速度,50 g (11 ms)半正弦波加速度
    - 重量:单个包装1.13盎司(32克)


    3. 产品特点和优势



    ZB4BP48具有多项显著特点:
    - 高耐用性:达到1000万次操作循环,保证长期稳定运行。
    - 优良的电气性能:提供多种电气组成选项(C3、C4、C14),满足不同需求。
    - 卓越的防护等级:IP66/IP67防护等级确保在恶劣环境中也能正常工作。
    - 兼容性强:符合多项国际认证标准,适用于各种工业控制系统。
    - 环境适应性强:能在极端环境下工作,如-40℃到158℃的宽泛温度范围内。


    4. 应用案例和使用建议



    ZB4BP48广泛应用于工厂自动化系统、机械设备等领域。在安装时,需要注意以下几点:
    - 安装厚度:电路板最小厚度1.6毫米。
    - 钻孔直径:直径22.4毫米±0.1。
    - 紧固螺钉扭矩:0.6牛米(5.3磅英尺)最大值。
    - 位置调整:每个方向上的固定支柱每90毫米或120毫米设置一个。
    - 连接器接口:可选接线端子或插接式连接器,方便接线。


    5. 兼容性和支持



    - 不兼容事项:不兼容标牌支架。
    - 包装信息:每包数量为1个,也可以购买5个装或150个装,方便大批量采购。


    6. 常见问题与解决方案



    - Q: 安装时需要的最小电路板厚度是多少?
    - A: 最小厚度为1.6毫米(0.06英寸)。
    - Q: 钻孔直径要求是多少?
    - A: 直径22.4毫米±0.1(0.88英寸±0.004)。
    - Q: 紧固螺钉的最大扭矩是多少?
    - A: 最大扭矩为0.6牛米(5.3磅英尺)。


    7. 总结和推荐



    ZB4BP48是一款高性能、高可靠性的非发光按钮头,适用于各种工业环境。它的机械耐用性、电气性能和环境适应性使其在市场上具备强大的竞争力。如果您正在寻找一款可靠、易于安装且耐用的按钮头,ZB4BP48无疑是您的理想选择。强烈推荐使用此产品,尤其在需要长时间稳定运行的应用场合。
