XB6AW4B5B

产品分类: 按钮开关
产品描述:
供应商型号: 4008-XB6AW4B5B-ND
供应商: Digi-Key
标准整包数: 1
SCHNEIDER/施耐德 按钮开关 XB6AW4B5B

XB6AW4B5B概述


    产品简介

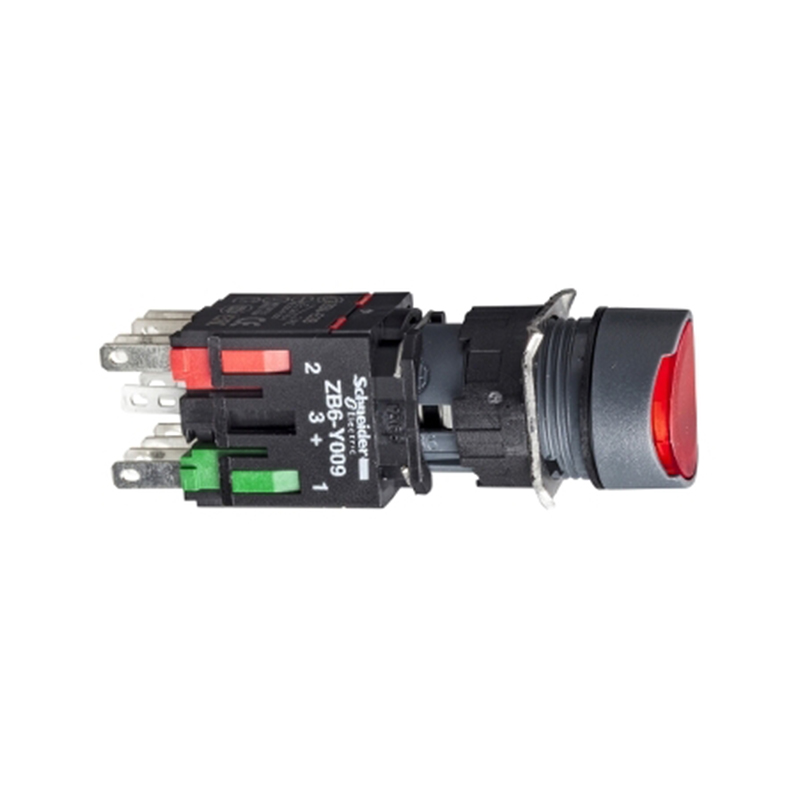

    XB6AW4B5B - 完整发光按压按钮
    XB6系列是施耐德电气推出的广泛应用于各种工业控制场合的开关组件之一。XB6AW4B5B是一款完整的发光按压按钮,设计精良,具有高可靠性与稳定性。其主要功能是在控制电路中实现信号的发送与接收,广泛应用于机械设备、工业自动化、建筑自动化等领域。

    技术参数


    - 供电电压范围: 6...30 V AC/DC
    - 额定绝缘电压: Ui = 250 V(污染等级:3)
    - 冲击耐受电压: Uimp = 4 kV
    - 额定操作电流: Ie = 3 A(120 V, AC-15, B300); 1.5 A(240 V, AC-15, B300); 0.1 A(250 V, DC-13, R300); 0.22 A(125 V, DC-13, R300)
    - 操作力: 3.5 N(常开); 4.5 N(常闭)
    - 接触材料: 银合金(Ag/Ni)
    - 短路保护: 6 A 熔断丝 gG
    - 接触寿命: 100万次循环,AC-15下 230 V,3600循环/小时,负载因子:0.5
    - 电弧寿命: Λ = 10exp(-8),90%置信水平
    - 瞬态浪涌耐受: 1 kV(直接接触),2 kV(自由空气)
    - 存储温度: -40...158°F (-40...70°C)
    - 工作温度: -13...158°F (-25...70°C)
    - 防护等级: IP65(IEC 60529); NEMA 13(UL 50); NEMA 4(UL 50, CSA C22.2 No 94); NEMA 4X(UL 50, CSA C22.2 No 94)
    - 振动抗性: ±3 mm(频率:2...500 Hz); 5 gn(频率:2...500 Hz)
    - 冲击抗性: 30 gn(持续时间:18 ms)半正弦波加速度;50 gn(持续时间:11 ms)半正弦波加速度
    - 快速瞬态抗性: 2 kV(IEC 61000-4-4)
    - 电磁场抗性: 9.14 V/yd(10 V/m)(IEC 61000-4-3)
    - 静电放电抗性: 接触金属部件:6 kV;自由空气:8 kV(IEC 61000-4-2)
    - 电磁辐射: Class B(IEC 55011)

    产品特点和优势


    XB6AW4B5B具备一系列独特的功能和优势,使其在市场上脱颖而出:
    - 多功能性: 可适用于多种控制电路,具有广泛的适用性。
    - 高可靠性: 通过多项严格的测试认证,如EN/IEC 60947标准。
    - 长寿命: 接触寿命高达100万次,保证长期稳定运行。
    - 优异的环境适应能力: 能够在极端温度和环境中可靠工作,防护等级高。
    - 安全性: 配备短路保护装置,确保安全操作。

    应用案例和使用建议


    XB6AW4B5B在多个应用场景中展现出色表现,例如:
    - 机械控制面板: 用于实现远程控制,提高设备的操作便捷性。
    - 工厂自动化系统: 可用于生产线上的各种传感器和控制器之间进行信号传输。
    - 楼宇自动化: 用于电梯控制系统、门禁系统等。
    使用建议:
    - 在安装前,确保设备安装面板厚度为1到6毫米。
    - 确认供电电压在指定范围内(6...30 V AC/DC)。
    - 注意安装位置应便于操作且避免机械振动。
    - 在使用过程中,定期检查设备的工作状态,以确保其性能。

    兼容性和支持


    XB6AW4B5B与多种电子元器件兼容,可灵活配置。施耐德电气提供全面的技术支持和维护服务,包括产品咨询、技术支持和故障排查。

    常见问题与解决方案


    1. Q: 设备无法正常工作?
    - A: 检查供电电压是否在规定范围内,确认连接线是否正确连接。

    2. Q: 按钮动作不灵敏?
    - A: 检查操作力是否符合要求,查看是否有异物卡住按钮。

    3. Q: 信号输出不稳定?
    - A: 确认供电电源稳定,检查线路连接是否松动,必要时更换损坏的电线或连接器。

    总结和推荐


    综上所述,XB6AW4B5B凭借其卓越的技术性能和可靠性,成为适用于多种工业控制场合的理想选择。其高防护等级、长寿命和宽广的工作温度范围使得其在恶劣环境下也能稳定运行。强烈推荐使用XB6AW4B5B,尤其是在需要高性能控制设备的项目中。

XB6AW4B5B厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

XB6AW4B5B数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 按钮开关 SCHNEIDER/施耐德 XB6AW4B5B XB6AW4B5B数据手册

XB6AW4B5B封装设计

查看详情并下载
Symbol
Footprint
3D Model
