ZB5AW34

产品分类:
产品描述:
供应商型号: 4228432
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5AW34

ZB5AW34概述

    电子元器件产品技术手册:Harmony XB5 照明按钮头

    1. 产品简介

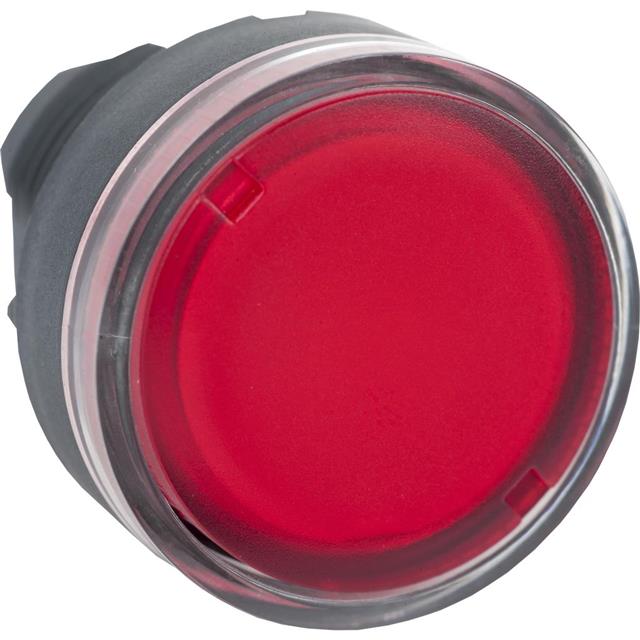

    产品类型: Harmony XB5照明按钮头
    主要功能: 提供一个标准化的按钮操作结构,支持弹簧复位功能,适用于需要指示灯的应用场合。
    应用领域: 主要应用于工业自动化控制系统、机械设备控制面板及各种工业电器设备。

    2. 技术参数


    - 尺寸:
    - 直径:22 mm
    - 安装直径:0.87 in (22 mm)
    - 总宽度:1.14 in (29 mm)
    - 总高度:1.14 in (29 mm)
    - 总深度:1.26 in (32 mm)
    - 重量:
    - 净重:0.04 lb (0.018 kg)
    - 防护等级:
    - IP66, IP67, IP69, IP69K
    - NEMA 13, NEMA 4X
    - 机械耐久性:
    - 操作寿命:10000000 cycles
    - 电气特性:
    - 过电压类别:Class II IEC 60536
    - 接线方式:螺钉端子、插拔式连接器、印刷电路板安装
    - 额定电压:具体见电气图表
    - 工作环境:
    - 存储温度范围:-40…158 °F (-40…70 °C)
    - 操作温度范围:-40…131 °F (-40…55 °C)

    3. 产品特点和优势


    - 高防护等级: 提供了极高的防水防尘保护,能够在恶劣环境下长期稳定工作。
    - 卓越的机械耐久性: 能够承受高达1000万次的操作周期,适合长时间频繁操作的应用场景。
    - 广泛的适应性: 符合多种国际标准(如IEC、UL、CSA),适用于全球市场的各种应用需求。

    4. 应用案例和使用建议


    应用案例: 该产品常用于工业自动化设备、控制面板、机械设备和安全系统等领域。
    使用建议:
    - 在安装时,确保电路板的最小厚度为1.6 mm,并且切口直径符合规范。
    - 按照手册中的安装步骤进行操作,以保证产品的最佳性能和使用寿命。
    - 如需在高温环境下使用,建议对整体系统的散热性能进行评估和优化。

    5. 兼容性和支持


    - 兼容性: 该按钮头可与多种不同型号的控制设备配合使用,具体兼容性请参考产品手册。
    - 支持和服务: 施耐德电气公司提供了详细的用户指南和技术支持服务,确保用户能够顺利地进行安装和使用。

    6. 常见问题与解决方案


    - 问题: 按钮头出现无法正常操作的情况。
    - 解决方案: 检查连接是否正确,确认所有螺钉均已紧固至指定扭矩(最大0.6 N.m)。
    - 问题: 产品在某些环境中不工作。
    - 解决方案: 确认环境温度、湿度和灰尘程度是否符合产品的工作条件,必要时增加额外的防护措施。

    7. 总结和推荐


    综合评估: Harmony XB5照明按钮头具有出色的机械耐用性和高防护等级,适用于各种工业应用环境。
    推荐使用: 针对需要长时间、高频率操作的应用场景,尤其是那些对环境要求较高的场合,强烈推荐使用此产品。施耐德电气公司的技术支持和服务也非常完善,确保用户的使用体验。
    通过本文的详细说明,希望能帮助您更好地了解和选择这款高品质的照明按钮头。

ZB5AW34厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AW34数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AW34 ZB5AW34数据手册

ZB5AW34封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 206.4228
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 206.42
直接购买
加入购物车
