ZB6AF3

产品分类:
产品描述:
供应商型号: 8171248
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB6AF3

ZB6AF3概述


    产品简介

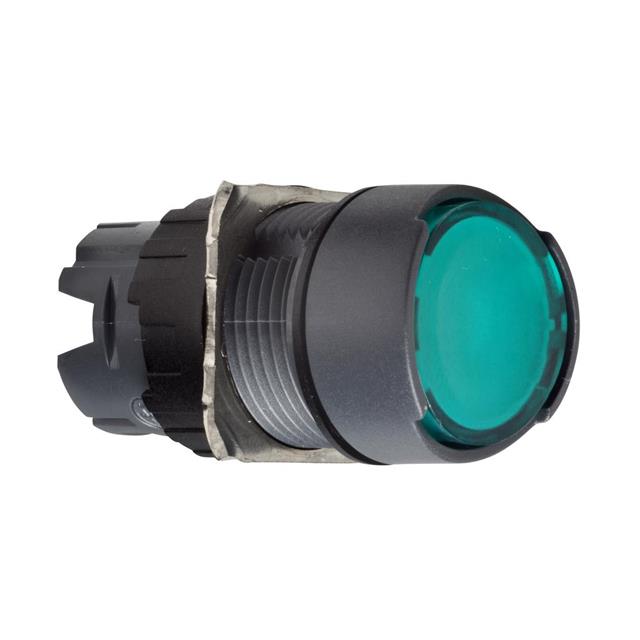

    头式发光按钮是Harmony系列的一部分,型号为ZB6AF3。它主要用于工业控制面板上,提供绿色圆形凸起按钮,直径为16毫米,并配备集成LED灯。这款产品主要适用于需要指示信号的应用场景,如机器操作控制、生产线监控等。

    技术参数


    - 产品类型:头式发光按钮
    - 产品或部件:按钮头
    - 尺寸规格:
    - 直径:16毫米(0.63英寸)
    - 安装孔尺寸:18毫米(0.71英寸)
    - 整体宽度:18毫米(0.71英寸)
    - 整体高度:18毫米(0.71英寸)
    - 整体深度:33毫米(1.30英寸)
    - 重量:16克(0.016磅)
    - 机械耐久性:300,000次操作循环
    - 环境条件:
    - 存储温度范围:-40°F到158°F(-40°C到70°C)
    - 操作温度范围:-13°F到158°F(-25°C到70°C)
    - 防护等级:
    - IP65(符合IEC 60529标准)
    - NEMA 13(符合UL 50标准)
    - NEMA 4(符合UL 50标准)
    - NEMA 4X(符合UL 50标准)
    - 电气特性:
    - 电气冲击保护等级:II类(符合IEC 61140标准)
    - 符合EN/IEC 60947-5-1、JIS C8201-5-1、EN/IEC 60947-1、CSA C22.2 No 14、EN/IEC 60947-5-5、UL 508、JIS C 852、JIS C8201-1等标准
    - 其他特性:
    - 高压清洗机耐压:7000000帕斯卡(1015.26磅力/平方英寸)
    - 抗震能力:±3毫米(2...500赫兹)符合IEC 60068-2-6标准
    - 冲击测试:30克力(18毫秒半正弦波加速度)符合IEC 60068-2-27标准

    产品特点和优势


    - 机械耐久性高:300,000次操作循环,确保长期可靠使用。
    - 环境适应性强:能够在-40°C到70°C的极端温度范围内正常工作。
    - 防护等级高:IP65防护等级,确保按钮在恶劣环境下仍能正常工作。
    - 兼容性广泛:符合多项国际标准,适用于不同类型的控制系统。
    - 绿色环保:REACH法规认证,不含有害物质,符合RoHS指令要求。

    应用案例和使用建议


    - 应用场景:适用于各种工业控制面板,特别是需要信号指示的场合,如自动化生产线、机械设备控制面板等。
    - 安装注意事项:
    - 确保印刷电路板厚度不小于1.6毫米(0.06英寸)。
    - 按照规范要求,面板开孔尺寸最小值为18毫米(0.71英寸)。
    - 布局要确保接触块与面板的距离不超过72毫米(2.83英寸),对于18毫米(0.71英寸)中心距离的圆形或方形开孔,最大布局间隔为54毫米(2.13英寸)。

    兼容性和支持


    - 兼容性:ZB6AF3头式发光按钮适用于Harmony系列中的所有相关设备,且符合多个国际标准。
    - 制造商支持:Schneider Electric提供全面的技术支持和售后服务,包括18个月的产品保修期。

    常见问题与解决方案


    - Q1:如何正确安装按钮?
    - A1:确保面板开孔尺寸符合规范,印刷电路板厚度符合要求,并使用适当的固定配件进行安装。
    - Q2:按钮如何清洁和维护?
    - A2:避免使用腐蚀性清洁剂,建议用柔软布料擦拭。
    - Q3:遇到机械故障怎么办?
    - A3:检查接线和固定配件,如果仍无法解决问题,联系技术支持寻求帮助。

    总结和推荐


    总体而言,ZB6AF3头式发光按钮在设计、性能和可靠性方面均表现出色。它不仅具备出色的环境适应性和机械耐久性,还符合广泛的国际标准,适合作为各类工业控制面板的关键组件。因此,强烈推荐在需要信号指示的应用场景中使用该产品。对于需要更高可靠性或特殊环境要求的应用,建议进一步咨询专业技术人员以获取更多支持。

ZB6AF3厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB6AF3数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB6AF3 ZB6AF3数据手册
