ZB5AD3C

产品分类:
产品描述:
供应商型号: ZB5AD3C
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5AD3C

ZB5AD3C概述

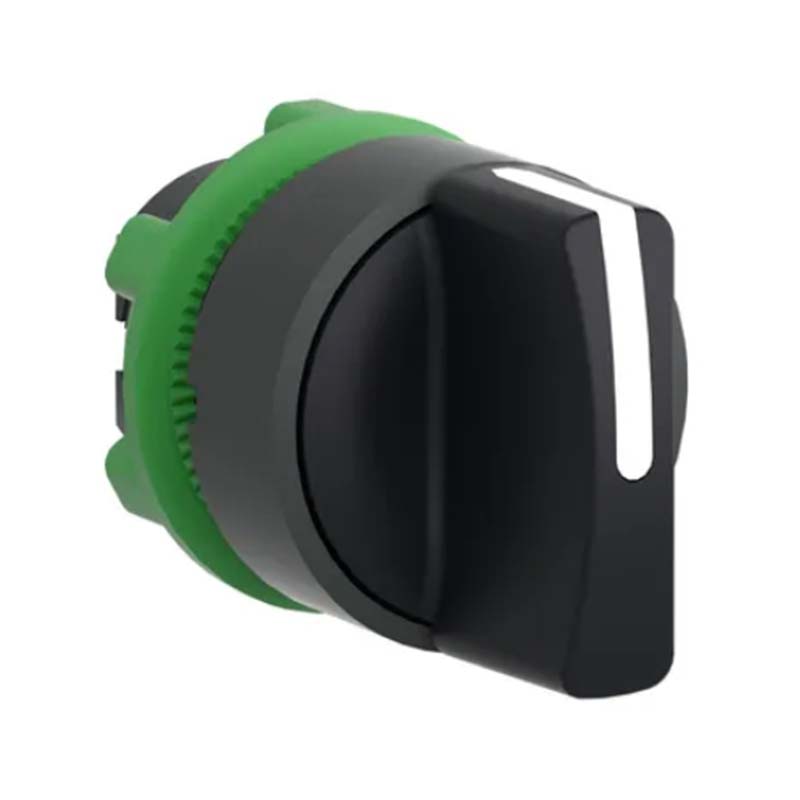

    电子元器件技术手册:ZB5AD3C黑头选择开关

    1. 产品简介


    ZB5AD3C是一款来自Harmony XB5系列的选择开关,主要用于控制系统中的信号传递和操作。该产品采用塑料边框设计,具有3个位置切换功能,能够满足各种工业应用需求。产品规格包括直径为22毫米的圆形头部,黑色标准手柄,并且符合多个国际标准,如EN/IEC 60947-1和UL 508等。

    2. 技术参数


    - 型号: ZB5AD3C
    - 安装孔径: 22mm
    - 形状: 圆形
    - 操作方式: 拨动式(Stay put)
    - 位置数: 3个位置(±45°)
    - 整体尺寸:
    - 宽度: 29mm
    - 高度: 29mm
    - 深度: 46mm
    - 重量: 0.017kg
    - 机械耐久性: 1,000,000次循环
    - 电气组成代码:
    - C11: 3个触点,单块前装
    - SF1: 3个触点,单块前装
    - C7: 4个触点,单块前装
    - C8: 4个触点,单块和双块前装
    - SR1: 3个触点,后装
    - C4: 6个触点,单块和双块前装
    - C5: 5个触点,单块前装
    - C6: 5个触点,单块和双块前装
    - C3: 6个触点,单块前装
    - 防护等级:
    - IP66 (符合IEC 60529)
    - IP69K (符合IEC 60529)
    - NEMA 13
    - NEMA 4X
    - 存储温度范围: -40°C到70°C
    - 操作温度范围: -25°C到70°C
    - 振动和冲击耐受性:
    - 振动: 5gn (f = 2...500 Hz)
    - 冲击: 30gn (持续时间 = 18ms)

    3. 产品特点和优势


    ZB5AD3C选择开关的独特之处在于其高耐用性和广泛的操作温度范围。机械耐久性高达1,000,000次循环,远超同类产品。此外,它具备IP66和IP69K防护等级,确保在恶劣环境下仍能正常工作。其多样化的电气组成代码使其适用于不同类型的控制面板,增加了产品的灵活性和兼容性。

    4. 应用案例和使用建议


    - 应用案例: ZB5AD3C常用于工业自动化控制,尤其是在要求较高防护等级的场合。例如,在船舶和海上平台上的控制台中,由于环境恶劣,选择这样的高防护等级开关可以确保长期可靠运行。
    - 使用建议: 在安装过程中,注意选择适合的应用环境。对于频繁振动和冲击的应用场合,建议进行适当的固定和支撑措施,以保证开关的稳定性和可靠性。

    5. 兼容性和支持


    ZB5AD3C与多种标准和认证相符,如EN/IEC 60947-1、UL 508等。该产品与其他标准的电气连接件兼容,适用于大多数工业控制系统的集成。制造商提供了详尽的技术支持文档和在线咨询服务,确保用户能够在使用过程中得到及时的帮助。

    6. 常见问题与解决方案


    - 问题1: 开关在使用中出现接触不良现象。
    - 解决方案: 检查安装是否正确,确认连接线是否有松动,必要时更换连接线或重新固定安装。
    - 问题2: 开关无法达到预定位置。
    - 解决方案: 检查定位机构是否损坏,调整定位螺丝或更换定位弹簧。
    - 问题3: 开关内部进水导致短路。
    - 解决方案: 检查防护等级是否符合要求,重新密封接口或更换开关。

    7. 总结和推荐


    总体而言,ZB5AD3C选择开关是一款高品质的工业级电子元器件,具备优良的机械耐久性和广泛的温度适应性。其广泛的应用范围和高标准的防护等级使其成为工业控制系统的理想选择。我们强烈推荐此产品,特别是对于需要高度可靠性和良好防护能力的应用场合。

ZB5AD3C厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AD3C数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AD3C ZB5AD3C数据手册

ZB5AD3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.4764
库存: 199
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.47
