ZB6DA3

产品分类:
产品描述:
供应商型号: ZB6DA3
供应商: TME
标准整包数: 1
SCHNEIDER/施耐德  ZB6DA3

ZB6DA3概述


    产品简介

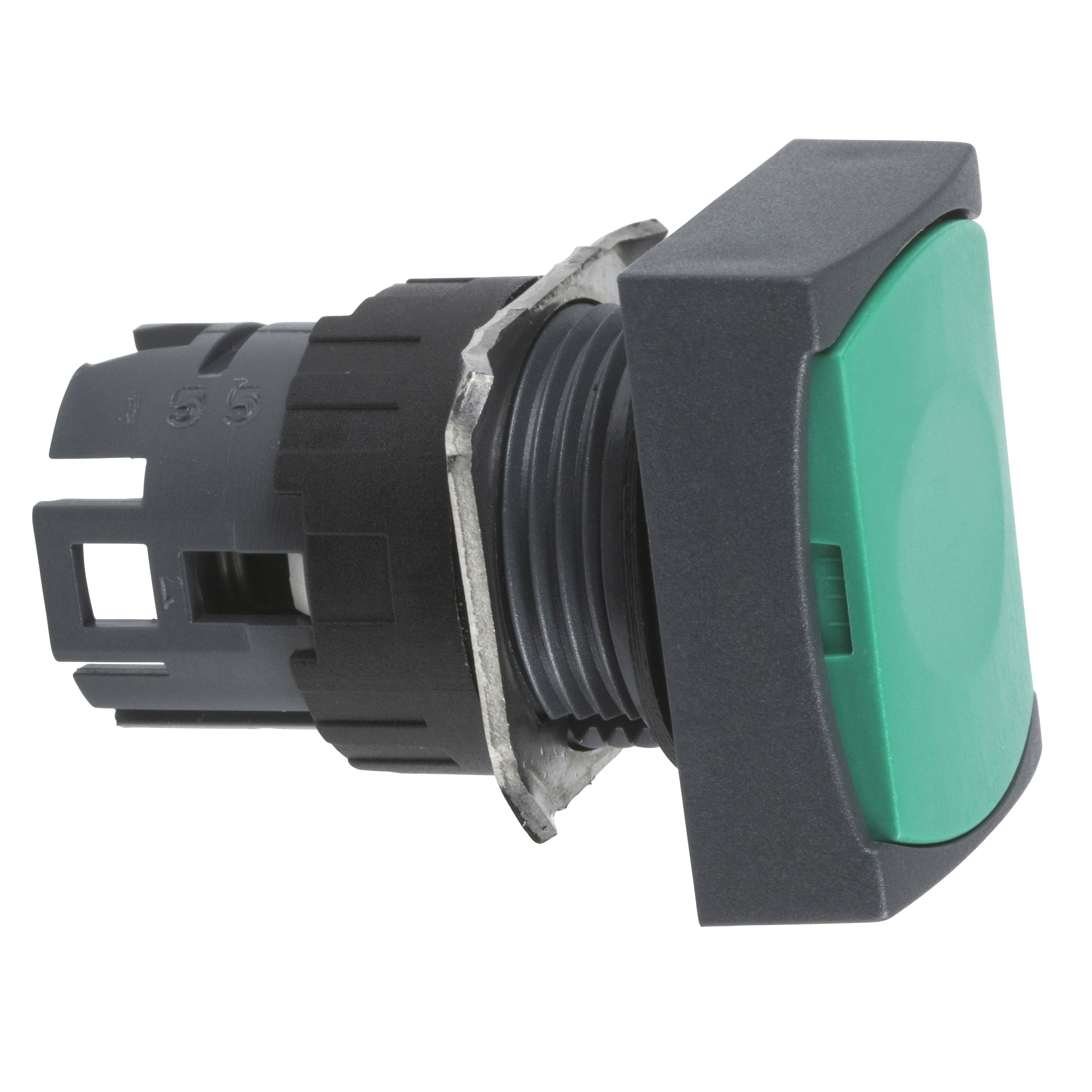

    本产品为Harmony系列的非发光按钮头(ZB6DA3),适用于XB6产品线,用于16毫米圆形安装面板上的矩形绿色按钮,采用弹簧复位设计且未标记。它广泛应用于工业自动化控制领域,如机器控制面板、生产设备监控系统等。

    技术参数


    | 参数 | 描述 |

    | 产品型号 | ZB6DA3 |
    | 按钮形状 | 矩形 |
    | 操作类型 | 弹簧复位,无标记 |
    | 表面材料 | 塑料 |
    | 安装直径 | 16毫米(0.63英寸) |
    | 外形尺寸(CAD) | 高度:18毫米(0.71英寸) |
    宽度:24毫米(0.94英寸) |
    深度:33毫米(1.30英寸) |
    | 净重 | 0.016千克(0.04磅) |
    | 存储温度范围 | -40至158华氏度(-40至70摄氏度) |
    | 工作温度范围 | -25至158华氏度(-25至70摄氏度) |
    | 电气冲击保护等级 | II类 |
    | 防护等级 | IP65(IEC 60529) |
    | NEMA防护等级 | NEMA 13, NEMA 4, NEMA 4X |
    | 执行标准 | UL 508, JIS C 852, CSA C22.2 No. 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-1, JIS C8201-1 |
    | 耐振动性 | ±3毫米/2...500赫兹(IEC 60068-2-6) |
    | 耐冲击性 | 30克/18毫秒半正弦波加速度(IEC 60068-2-27) |
    50克/11毫秒半正弦波加速度(IEC 60068-2-27) |

    产品特点和优势


    该非发光按钮头具备高耐振动和冲击性,能够在恶劣环境中稳定工作。其IP65防护等级能够有效防止灰尘和水进入,符合NEMA 13、NEMA 4及NEMA 4X标准。此外,UL认证进一步确保了其在电气安全性方面的可靠性。绿色外壳与多种标准的兼容性使其成为广泛应用的理想选择,尤其适合于需要长期稳定工作的工业场合。

    应用案例和使用建议


    此产品常被应用于各种机器控制面板上,用于启动或停止设备。例如,在包装机械的控制系统中,这种按钮可用于启动包装机。根据手册中的指导,按钮应正确安装在厚度至少为1.6毫米的印刷电路板上,并使用ZB6Y010适配器和ZB6Y011支架以保证稳固。建议在安装过程中保持一致的切口间距,避免安装不牢固造成损坏。

    兼容性和支持


    该产品与Harmony系列的其他组件完全兼容,用户可以根据需求选择不同的颜色和操作类型。制造商提供长达18个月的产品保修期,对于任何由于使用不当导致的损坏均可通过技术支持热线进行咨询和维修。此外,该产品还符合RoHS、REACH等多项环保法规要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后按钮无法复位 | 检查是否弹簧损坏,必要时更换新弹簧 |
    | 按钮触发失灵 | 清理按钮内部异物,检查连接线路是否有松动 |
    | 按钮指示灯不亮 | 检查LED是否正常工作,确认电源连接是否良好 |
    | 按钮表面出现划痕 | 使用清洁剂轻轻擦拭,注意不要使用腐蚀性强的化学品 |
    | 按钮在高振动环境下失灵 | 确保安装牢固,考虑使用额外的固定装置,加强防护 |

    总结和推荐


    总体而言,ZB6DA3是一种高度可靠且具有广泛应用性的非发光按钮头。其出色的耐振动和冲击性能使其特别适合于工业自动化控制环境。鉴于其广泛的应用范围和良好的兼容性,建议在需要坚固耐用按钮的场合下选用该产品。尽管价格可能稍高于某些替代品,但考虑到其优越的功能和长寿命,性价比仍然很高。因此,我们非常推荐这款产品。

ZB6DA3厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB6DA3数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB6DA3 ZB6DA3数据手册

ZB6DA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
