XB5AVM1

产品分类:
产品描述:
供应商型号: ET-2614642
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  XB5AVM1

XB5AVM1概述

    XB5AVM1 完整指示灯技术手册解析

    1. 产品简介

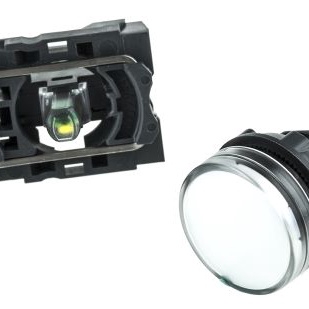

    XB5AVM1 是一款白色平面镜片集成 LED 指示灯,属于哈莫尼(Harmony)XB5系列产品线的一部分。这类指示灯主要用于各类工业设备及控制面板,通过颜色的变化来直观显示设备的工作状态。其特点是拥有高防护等级和广泛的工作温度范围,适用于恶劣的工业环境。

    2. 技术参数


    - 额定供电电压: 230~240V AC,50/60Hz
    - 安装直径: 22mm
    - 外形尺寸: 高度42mm,宽度30mm,深度54mm
    - 终端描述: ISO n°1 (X1-X2)PL,螺纹压接终端:≤2x1.5mm²
    - 绝缘电压: 250V (污染等级3),符合EN 60947-1标准
    - 冲击耐受电压: 4kV,符合EN 60947-1标准
    - 信号类型: 稳态
    - 供电电压范围: 195~264V AC
    - 电流消耗: 14mA
    - 使用寿命: 100000小时(在额定电压下,环境温度为25°C)
    - 抗浪涌能力: 1kV,符合IEC 61000-4-5标准
    - 存储温度范围: -40~70°C
    - 运行温度范围: -40~70°C
    - 防护等级: IP67,符合IEC 60529标准;IP66;NEMA 13,NEMA 4X;IK05,符合IEC 50102标准
    - 认证标准: EN/IEC 60947-1,EN/IEC 60947-5-1,EN/IEC 60947-5-4,JIS C 4520,UL 508,CSA C22.2 No 14

    3. 产品特点和优势


    - 高防护等级: IP67 和 NEMA 13/4X 的防护等级使得该指示灯可以在恶劣环境下正常工作。
    - 宽泛的工作温度: 可以在-40到70°C之间稳定工作,适合各种严苛的工业环境。
    - 长寿命: 额定寿命达到100000小时,大大减少了维护成本和停机时间。
    - 出色的抗干扰能力: 符合IEC多项抗电磁干扰和静电放电的标准,确保其在复杂电磁环境中稳定运行。

    4. 应用案例和使用建议


    - 应用案例: 这种指示灯广泛应用于各种工业控制系统、机器视觉系统、能源管理系统等领域。例如,在电力控制面板上,用于显示设备的状态,如运行、故障等。
    - 使用建议: 在安装过程中,确保选择合适的安装孔径(推荐22.5mm),并且根据连接方式的不同选择正确的安装尺寸。此外,考虑到工作环境的湿度和灰尘情况,建议采取适当的防护措施,以确保指示灯的长期稳定性。

    5. 兼容性和支持


    - 兼容性: 该指示灯支持ISO n°1 (X1-X2)PL标准的螺纹压接终端连接,也支持Faston连接器,方便与多种类型的控制板进行连接。
    - 支持: 施耐德电气提供了18个月的质量保证期,用户可以在此期间获得必要的技术支持和服务。

    6. 常见问题与解决方案


    - Q: 如何正确选择安装孔径?
    - A: 推荐选择22.5mm的孔径,这可以确保指示灯稳固安装,减少因震动引起的松动。

    - Q: 在高湿度环境下,如何保证指示灯的性能?
    - A: 使用时可加装防潮套件,以防止水汽进入,影响指示灯的正常工作。

    7. 总结和推荐


    XB5AVM1 完整指示灯以其坚固耐用、防护能力强的特点,成为了工业自动化领域的理想选择。它在多种工业应用中的卓越表现证明了其可靠性和稳定性。强烈推荐用于需要高性能指示灯的各种工业控制系统和设备。
    本文详细解析了XB5AVM1的技术手册内容,涵盖了产品的基本信息、技术参数、产品优势、应用场景及支持服务等方面。希望这些信息能够帮助读者更好地了解和使用这款产品。

XB5AVM1厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

XB5AVM1数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 XB5AVM1 XB5AVM1数据手册

XB5AVM1封装设计

查看详情并下载
Symbol
Footprint
3D Model
