XB5AK134B5

产品分类:
产品描述:
供应商型号: N-XB5AK134B5
供应商: 云汉优选
标准整包数: 1
SCHNEIDER/施耐德  XB5AK134B5

XB5AK134B5概述

    电子元器件技术手册:XB5AK134B5 完全照亮选择开关

    产品简介

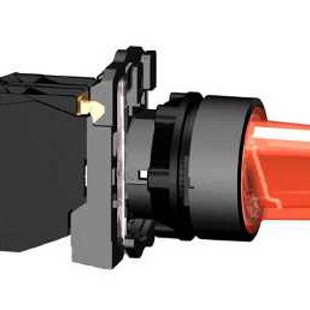

    XB5AK134B5 是一款完全照亮的选择开关,属于Harmony系列的一部分。这种开关采用直径为22毫米的塑料面板材料制成,配备有一个红色标准手柄。该选择开关具备3个位置切换功能(每个位置±45度),并提供一个常闭(NC)和一个常开(NO)的触点配置。适用于各种电气控制系统中,具有广泛的应用范围。

    技术参数


    - 额定电压:24 V AC/DC, 50/60 Hz
    - 工作温度范围:存储 -40...70 °C;运行 -40...70 °C
    - 绝缘电压:600 V (污染程度:3)
    - 防护等级:IP66, IP67, IP69K
    - 浪涌承受能力:1 kV
    - 抗振动能力:5 gn (频率2...500 Hz)
    - 抗冲击能力:30 gn (持续时间18毫秒)
    - 电磁兼容性:符合EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, JIS C 4520, UL 508, CSA C22.2 No 14
    - 使用寿命:100,000小时
    - 连接终端:螺纹夹持端子,适用电缆截面积≤2x1.5mm²和≥1x0.22mm²

    产品特点和优势


    1. 多重防护:具备高防护等级(IP66, IP67, IP69K),能够在恶劣环境下正常工作。
    2. 电气可靠性:在清洁环境中满足严格的电气可靠性标准(IEC 60947-5-4),故障率极低。
    3. 高机械耐用性:经受1,000,000次操作循环,确保长期稳定运行。
    4. 广泛适用:可承受快速瞬态电压(2 kV),适用于工业环境。

    应用案例和使用建议


    这款选择开关广泛应用于工业控制领域,如机械设备控制面板、自动控制系统等。在实际应用中,建议使用防旋转板ZB5AZ902来防止旋转造成的松动。此外,确保安装时孔径尺寸正确,以避免因间隙过大导致的安全隐患。

    兼容性和支持


    该产品与Harmony系列其他元件高度兼容,且厂商提供了详尽的技术支持和保修服务。保修期为18个月,适用于特定的使用条件。

    常见问题与解决方案


    1. 问题:无法启动开关
    - 解决方法:检查电源是否正常供电,并确认接线是否正确。

    2. 问题:信号灯不亮
    - 解决方法:检查LED是否损坏或接触不良,更换新的LED组件或重新接线。

    3. 问题:接触不良
    - 解决方法:清理触点表面的污垢和氧化物,使用专用工具调整触点的位置。

    总结和推荐


    综上所述,XB5AK134B5 完全照亮选择开关是一款高性能的产品,具有优异的机械和电气特性,特别适合于工业控制领域的复杂应用场景。该产品在设计、制造和使用方面都表现出色,因此强烈推荐使用。不过,用户在使用过程中应严格按照手册要求进行安装和维护,以确保安全可靠的工作环境。

XB5AK134B5厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

XB5AK134B5数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 XB5AK134B5 XB5AK134B5数据手册

XB5AK134B5封装设计

查看详情并下载
Symbol
Footprint
3D Model
