ZB5AW333

产品分类:
产品描述:
供应商型号: 3422891
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5AW333

ZB5AW333概述


    产品简介

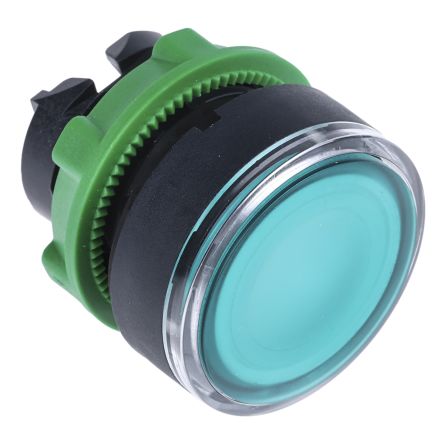

    产品名称:Harmony XB5 镶嵌式绿色发光按钮头
    产品类型:镶嵌式(Flush)发光按钮头
    主要功能:这款按钮头集成了LED灯,可实现指示功能。弹簧复位操作方式,适合各种自动化控制和工业控制面板中使用。
    应用领域:广泛应用于机械设备控制、自动化控制系统、安全系统和工业面板设计等领域。

    技术参数


    - 安装直径:22 mm
    - 防护等级:IP66, IP67, IP69, IP69K
    - 抗振动能力:5 gn (2…500 Hz)
    - 抗冲击能力:30 gn (18 ms), 50 gn (11 ms)
    - 耐高压冲洗:1015.26 psi (7000000 Pa) @ 131 °F (55 °C) @ 0.1 m
    - 电气特性代码:M1, M2, M6, M10, MF1, MR1
    - 工作温度范围:存储 -40…158 °F (-40…70 °C),操作 -40…158 °F (-40…70 °C)
    - 过电压类别:Class II (IEC 60536)
    - 重量:0.017 kg
    - 机械寿命:10000000 次循环
    - 认证:GL, DNV, LROS, BV, CSA, UL Listed

    产品特点和优势


    - 集成LED灯:提供清晰的视觉反馈,适用于需要高可见性的应用场合。
    - 耐用性强:通过严格的抗振动和冲击测试,保证在恶劣环境下长期稳定工作。
    - 宽广的工作温度范围:适应广泛的工业环境。
    - 多种电气特性代码:满足不同的应用需求。
    - 紧凑的设计:适用于空间有限的应用场合。
    - 绿色环保:符合REACH标准,不含SVHC物质,对环境友好。

    应用案例和使用建议


    应用案例:在自动化生产线上的紧急停止按钮中使用,为操作员提供清晰的视觉反馈。
    使用建议:
    - 在选择固定位置时,确保最小电路板厚度为1.6 mm / 0.06 in。
    - 安装时要确保切口直径准确,以防止安装困难。
    - 使用建议的防旋转板类型ZB5AZ902,以增加按钮的稳定性。
    - 安装螺丝的紧固扭矩不超过0.6 N.m (5.3 lbf.in)。
    - 考虑到按钮的安装频率,每90 mm (3.54 in) 水平方向和120 mm (4.72 in) 垂直方向安装一个固定支架。

    兼容性和支持


    - 兼容性:适用于标准电气连接器和印刷电路板。
    - 支持:制造商提供详细的技术文档和售后服务,以确保产品顺利运行。

    常见问题与解决方案


    1. 问题:按钮按下后不复位
    - 解决方案:检查弹簧是否损坏或安装不当,必要时更换弹簧。
    2. 问题:LED灯不亮
    - 解决方案:检查电源连接是否正常,确认LED灯是否损坏,必要时更换LED灯。
    3. 问题:按钮安装困难
    - 解决方案:重新测量并确认切口尺寸是否正确,严格按照安装指南进行安装。

    总结和推荐


    总结:Harmony XB5 镶嵌式绿色发光按钮头凭借其高可靠性、广泛的适用温度范围和耐用性,在工业自动化领域具有很高的应用价值。产品在设计上充分考虑了用户的使用便利性和安全性,是一款值得推荐的产品。
    推荐:鉴于其优异的性能和广泛的适用性,我们强烈推荐该产品用于需要高可靠性和良好可见性的工业控制应用中。

ZB5AW333厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AW333数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AW333 ZB5AW333数据手册

ZB5AW333封装设计

查看详情并下载
Symbol
Footprint
3D Model
