ZB4BK1833

产品分类:
产品描述:
供应商型号: 7469071
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB4BK1833

ZB4BK1833概述


    产品简介

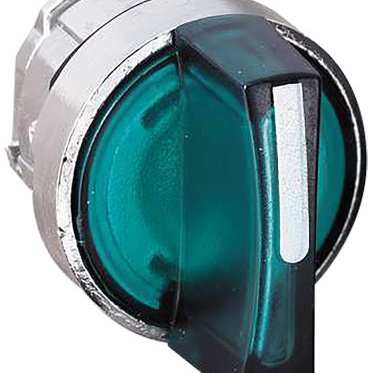

    产品类型:ZB4BK1833绿色指示灯选择开关头
    主要功能:ZB4BK1833是一款直径为22mm的3位置弹簧复位式选择开关头,集成LED照明。适用于需要高机械耐用性和防护等级的工业应用。
    应用领域:广泛应用于机械设备控制面板、工业自动化控制系统及建筑自动化系统等领域。

    技术参数


    - 基本尺寸:
    - 直径:22 mm
    - 整体宽度:29 mm
    - 整体高度:29 mm
    - 整体深度:43 mm
    - 重量:0.036 kg
    - 材料:
    - 腔环材料:镀铬金属
    - 操作类型:
    - 操作模式:弹簧复位右至中心
    - 操作位置信息:3个位置(±45°)
    - 工作条件:
    - 储存温度范围:-40...70 °C
    - 工作温度范围:-40...70 °C
    - 防护等级:
    - IP67
    - IP66 (符合IEC 60529)
    - IP69K
    - IP69
    - NEMA 13
    - NEMA 4X
    - IK06 (符合IEC 50102)
    - 电气特性:
    - 电接触块配置:
    - M3:≤4个触点,使用单块前装方式,带集成LED
    - M4:≤4个触点,使用单块和双块前装方式,带集成LED
    - 认证:
    - 符合EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C 4520, UL 508, CSA C22.2 No 14标准
    - 认证机构:BV, CSA, DNV, GL, LROS (劳埃德船级社), RINA, UL

    产品特点和优势


    - 高防护等级:提供IP67和IP69K防护,能够在极端环境中稳定工作。
    - 高强度机械耐用性:500,000次循环,适合频繁操作的应用。
    - 多种安装兼容性:可适应不同电路板和面板安装要求。
    - 广泛应用:适用于多种工业环境下的机械设备控制和自动化系统。
    - 安全合规性:符合多项国际标准,保证产品在各类环境下的安全运行。

    应用案例和使用建议


    应用案例:
    ZB4BK1833绿色指示灯选择开关头可以应用于各种机械设备的控制面板中,例如工业自动化生产线上的开关按钮、信号指示灯等。
    使用建议:
    - 确保电路板厚度至少为1.6 mm(0.06英寸)以确保稳固安装。
    - 切割面板孔径时,推荐直径为22.5 mm(0.89英寸),公差为+0.4/-0.1 mm(+0.016/-0.004英寸)。
    - 紧固螺钉时的最大扭矩为0.6 N·m(5.3 lb·in)。
    - 安装时考虑每90 mm(3.54英寸)水平方向和120 mm(4.72英寸)垂直方向上至少有一个固定柱。

    兼容性和支持


    - 兼容性:与所有支持ZB4系列的适配器和组件兼容。
    - 支持:产品由Schneider Electric Industries SAS及其附属公司提供全球支持服务,包括技术文档、安装指南和售后维修。

    常见问题与解决方案


    1. 问题:开关安装不稳固。
    - 解决方法:检查电路板厚度是否达到1.6 mm(0.06英寸)并重新紧固螺丝,扭矩不超过0.6 N·m(5.3 lb·in)。
    2. 问题:LED灯不亮。
    - 解决方法:检查连接线路是否正常,必要时更换LED灯或联系技术支持。

    总结和推荐


    总结:
    ZB4BK1833是一款高性能、高可靠性的绿色指示灯选择开关头,具有出色的防护等级、机械耐用性和广泛应用性,是工业自动化控制系统的理想选择。
    推荐:
    强烈推荐ZB4BK1833用于需要高防护等级和长寿命的工业控制面板中。其优异的技术参数和多样的安装兼容性使其成为市场上不可多得的选择。

ZB4BK1833厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB4BK1833数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB4BK1833 ZB4BK1833数据手册
