LC1D098FD概述

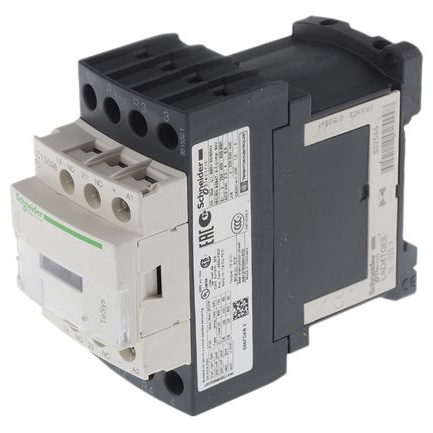

    # TeSys D 接触器(LC1D098FD)技术手册解读

    1. 产品简介


    产品类型与功能
    TeSys D 系列接触器是施耐德电气推出的高端工业级接触器,适用于电阻性负载。型号 LC1D098FD 属于该系列的典型代表,设计用于交流电和直流电环境下运行。它具有四个主触点(4P),其中包含两组常开触点(NO)和两组常闭触点(NC)。这种结构使其特别适合需要同时控制多路负载的应用场合。
    应用领域
    这款接触器广泛应用于电力系统、工业自动化控制、楼宇管理等领域。无论是低压配电系统还是复杂的工业流程控制,都可以找到它的身影。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 额定电压(Ue) | ≤690V AC(频率20-400Hz); ≤690V DC |
    | 额定电流(Ie) | 20A(≤60°C), 针对功率电路 |
    | 主触点配置 | 4P (2 NO + 2 NC) |
    | 控制电路类型 | 直流供电 |
    | 控制电压 | 110V DC |
    | 辅助触点 | 1 NO + 1 NC |
    | 脉冲耐压(Uimp) | 6kV, 符合IEC 60947标准 |
    | 制造电流(Ith) | 25A @ ≤60°C (功率电路); 10A @ ≤60°C (信号电路) |
    | 分断能力 | 250A @ 440V |
    | 短时耐受电流(Icw) | 多种条件下的短时耐受电流值,请参考具体说明 |
    | 工作温度范围 | 操作:-5°C 至 60°C; 存储:-60°C 至 80°C |
    | 尺寸 | 高度85mm, 宽度45mm, 深度99mm |
    | 重量 | 0.525kg |

    3. 产品特点和优势


    独特功能与市场竞争力
    - 多功能性: 支持多种电压等级和电流组合,适应性强。
    - 高可靠性: 符合多项国际标准如IEC 60947,确保长期稳定运行。
    - 安全性: 内置双向峰值抑制二极管,保护控制回路免受瞬态过压影响。
    - 耐用性: 设计寿命长达30百万次操作循环,满足严苛工况需求。
    4. 应用案例与使用建议
    实际应用案例
    在一家钢铁厂中,该接触器被用来控制大型电动机启动和停止过程。由于频繁启停的需求,选择了具备较高机械耐久性的TeSys D接触器。
    使用建议
    - 在安装前确认所有连接符合规范,特别是导线截面积和紧固扭矩要求。
    - 定期检查辅助触点状态,确保良好接触以延长整体使用寿命。
    5. 兼容性与支持
    兼容性
    本产品可与其他标准电气元件轻松配合使用,如熔断器、继电器等。此外,还支持多种认证体系下的兼容性测试。
    厂商支持
    施耐德电气提供全面的技术文档和支持服务,帮助客户快速解决问题并优化系统性能。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触器动作迟缓 | 检查控制电压是否正常,调整紧固件压力 |
    | 辅助触点接触不良 | 清理触点表面氧化层,必要时更换新部件 |
    7. 总结与推荐
    综上所述,TeSys D 接触器 LC1D098FD凭借其卓越的技术指标、广泛的适用范围及可靠的品质保证,在众多行业中表现出色。对于追求高性能且需长时间稳定工作的项目而言,这无疑是一款值得信赖的选择。强烈推荐给需要高效能接触解决方案的专业人士和技术团队。
