LC1D65B7C

产品分类: 电路保护
产品描述:
供应商型号: LC1D65B7C
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LC1D65B7C

LC1D65B7C概述

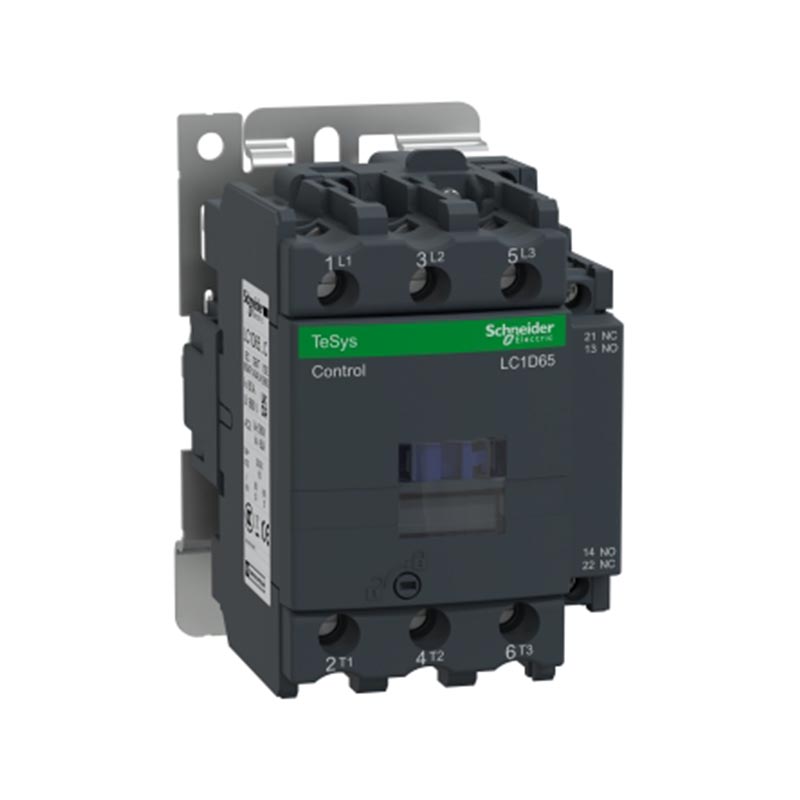

    # TeSys D 三极接触器 - 65 A - 24 V - 50/60Hz

    产品简介


    TeSys D 是施耐德电气的一款高性能接触器,专为高可靠性需求的应用设计。它主要用于控制功率因数大于等于0.95的交流负载,特别适用于鼠笼电机的启动和停止。该系列接触器通过了严格的电气性能测试和安全认证,确保在工业环境中可靠稳定运行。

    技术参数


    - 产品系列: TeSys
    - 产品名称: D
    - 产品类型: 接触器
    - 接触器应用领域:
    - 功率因数大于等于0.95的交流负载
    - 鼠笼电机的正常启动和停止
    - 使用类别: AC-1, AC-3
    - 极数: 3P
    - 主触点类型: 3 NO
    - 额定工作电流:
    - AC-1: 80 A (Ue<= 440 V, θ<= 60 °C)
    - AC-3: 65 A (Ue<= 440 V, θ<= 60 °C)
    - 控制回路电压: 24 V, AC 50/60 Hz
    - 辅助触点类型: 1 NO + 1 NC
    - 额定工作电压:
    - 电源回路: <= 690 V
    - 电源回路: <= 300 V
    - 电动机功率:
    - 30 kW (380/400 V)
    - 37 kW (660/690 V)
    - 37 kW (500 V)
    - 18.5 kW (220/240 V)
    - 37 kW (415/440 V)
    - 电气寿命:
    - AC-3: 1.5 kA².s
    - AC-1: 1.5 kA².s
    - AC-3: 2.5 kA².s
    - 机械寿命: 6 kA².s
    - 最大操作频率: 3600 次/小时 (环境温度 <= 60 °C)
    - 动作时间:
    - 闭合: 20...26 ms
    - 分断: 8...12 ms
    - 控制电压限额:
    - 释放: 0.3...0.6 Uc 50/60 Hz
    - 运行: 0.8...1.1 Uc 50 Hz
    - 运行: 0.85...1.1 Uc 60 Hz
    - 约定发热电流:
    - 信号回路: 10 A (θ<= 60 °C)
    - 电源回路: 80 A (θ<= 60 °C)
    - 平均阻抗: 1 mΩ (Ith 50 Hz)
    - 热消散: 6...10 W (50/60 Hz)
    - 额定短时耐受电流:
    - 信号回路: 100 A, 持续时间: 1 s
    - 信号回路: 120 A, 持续时间: 500 ms
    - 信号回路: 140 A, 持续时间: 100 ms
    - 电源回路: 520 A, 持续时间: 10 s (<= 40 °C)
    - 电源回路: 260 A, 持续时间: 1 分钟 (<= 40 °C)
    - 电源回路: 110 A, 持续时间: 10 分钟 (<= 40 °C)
    - 电源回路: 900 A, 持续时间: 1 s (<= 40 °C)
    - 与继电器配合使用的熔丝:
    - 信号回路: gG 10 A, 符合 IEC 60947-5-1
    - 电源回路: gG 125 A, 2 型, U<= 690 V
    - 电源回路: gG 160 A, 1 型, U<= 690 V
    - 过电压类别: III
    - 额定绝缘电压:
    - 信号回路: 690 V, 符合 IEC 60947-1
    - 电源回路: 1000 V, 符合 IEC 60947-4-1
    - 浪涌抑制模块: 无内置浪涌抑制模块
    - 最小开关电流:
    - 信号回路: 5 mA
    - 不重迭时间:
    - 失电: 1.5 ms (NC及NO触点之间)
    - 得电: 1.5 ms (NC及NO触点之间)
    - 绝缘电阻: > 10 MΩ (信号回路)
    - 安装方式:
    - 底板安装
    - 导轨安装
    - 接线能力:
    - 控制回路: 螺栓紧固, 电缆 1...4 mm², 软线, 不带篐线端子
    - 控制回路: 螺栓紧固, 电缆 1...2.5 mm², 软线, 带篐线端子
    - 电源回路: 接线端, 电缆 2.5...25 mm² 接线片外径Ø: 13 mm, 软线, 不带篐线端子
    - 紧固扭矩:
    - 电源回路: 5 N.m (Ø 8 一字)
    - 控制回路: 1.2 N.m (No 2 十字螺丝)
    - 电源回路: 5 N.m (No 3 十字螺丝)
    - 控制回路: 1.2 N.m (Ø 6 平口)
    - 电源回路: 5 N.m (Ø 6...8 mm 一字)
    - 高度: 127 mm
    - 宽度: 75 mm
    - 深度: 119 mm
    - 额定冲击耐受电压: 6 kV (符合 IEC 60947)
    - 防护盖: 无
    - 功耗:
    - (~50Hz吸合)功耗: 245 VA (20 °C 50 Hz)
    - (~50Hz吸合)功耗: 245 VA (20 °C 60 Hz)
    - 产品重量: 1.4 kg
    - 防护等级: IP2x (前面板)
    - 运行温度: -5...60 °C
    - 存储温度: -60...80 °C
    - 周围空气温度: -40...70 °C (Uc 下允许)
    - 工作海拔: 3000 m (无)
    - 耐火及耐异常高温能力: 850 °C (符合 IEC 60695-2-11)
    - 抗震、抗冲击性能:
    - 触头打开: 2 gn (5...300 Hz)
    - 触头打开: 8 gn 11 ms
    - 触头闭合状态: 10 gn 11 ms
    - 触头闭合状态: 3 gn (5...300 Hz)

    产品特点和优势


    TeSys D 三极接触器以其高可靠性和卓越的电气性能著称。其独特的特点包括:
    - 高负载容量: 额定电流可达65 A (AC-3),并能在广泛的电压范围内工作,适用于多种功率电机。
    - 长寿命: 电气寿命高达1.5 kA².s (AC-3),机械寿命高达6 kA².s,确保长期稳定运行。
    - 宽温域适应性: 工作温度范围广,从-5°C到60°C,保证在各种环境条件下都能正常工作。
    - 高过电压保护: 额定冲击耐受电压达到6 kV,确保在恶劣电气环境下不受损害。
    - 易安装和维护: 支持底板安装和导轨安装,接线方便,减少了安装时间和成本。
    - 绿色认证: 符合RoHS和REACh法规,是环保型绿色产品。

    应用案例和使用建议


    TeSys D 三极接触器广泛应用于工厂自动化、工业生产线、机械设备等领域。例如,在风机、泵站、传送带等场合,它可用于控制大功率电机的启动和停止。
    使用建议:
    - 应用在高功率负荷环境: 由于其高负载容量,非常适合用于大功率电机的控制。
    - 注意接线规范: 定期检查接线是否松动,确保所有接线牢固可靠。
    - 环境温度监控: 在高温环境下使用时,应注意监测温度,防止过热。

    兼容性和支持


    TeSys D 三极接触器与多种控制系统兼容,易于集成到现有系统中。厂商提供了详尽的技术支持和售后服务,确保用户能够获得及时的帮助和解决方案。

    常见问题与解决方案


    1. 问题: 无法启动
    - 解决方法: 检查控制回路电压是否正常,确认接线是否正确。
    2. 问题: 触点接触不良
    - 解决方法: 清洁触点,确保其表面无污物和氧化层。
    3. 问题: 发热严重
    - 解决方法: 检查负载是否超载,确保环境通风良好,避免过热。

    总结和推荐


    综上所述,TeSys D 三极接触器凭借其高负载容量、长寿命、宽温域适应性和易安装性等特点,成为工业领域的理想选择。无论是需要大功率电机控制的应用还是高可靠性要求的场合,TeSys D 都能胜任。因此,我们强烈推荐该产品给需要高性能接触器的客户。
    如果您对TeSys D 三极接触器有任何疑问,或需要进一步技术支持,请联系我们的客户服务团队。
