ZB4BW16

产品分类:
产品描述:
供应商型号: ZB4BW16
供应商: TME
标准整包数: 1
SCHNEIDER/施耐德  ZB4BW16

ZB4BW16概述


    产品简介

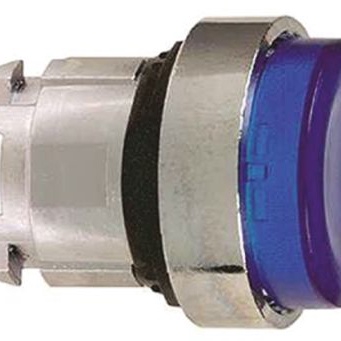

    ZB4BW16头型:和谐XB4系列蓝色突出式按钮
    ZB4BW16是一款用于安装在Harmony XB4系列面板上的头型电子元器件,专为工业控制和自动化系统设计。它采用了铬电镀金属制成的装饰圈,具有标准类型的头部,直径为22毫米。该产品配备了弹簧复位BA9s灯泡,使得操作更加便捷。这款按钮主要用于需要高可靠性和耐久性的应用场景,如工厂自动化、过程控制等。

    技术参数


    - 型号: ZB4BW16
    - 尺寸: 直径22毫米,厚度32毫米
    - 重量: 净重28克
    - 电压等级: Class I IEC 60536
    - 防护等级: IP66, IP69, IP69K, NEMA 13, NEMA 4X
    - 机械耐久性: 1000万次操作循环
    - 环境温度: 存储温度-40至158°F(-40至70°C),工作温度-40至131°F(-40至55°C)
    - 振动耐受性: 5 g(2至500 Hz),符合IEC 60068-2-6标准
    - 冲击耐受性: 30 g(18 ms),半正弦波加速度,符合IEC 60068-2-27标准
    - 认证: DNV, CSA, LROS, UL Listed, GL, BV, REACh, RoHS, China RoHS

    产品特点和优势


    1. 高可靠性: 具有1000万次的操作循环,确保长时间稳定运行。
    2. 防护等级高: 达到IP66、IP69和NEMA 13/4X标准,适合各种恶劣环境。
    3. 易于安装和维护: 设计符合标准,安装简便,方便后续维护。
    4. 多种连接方式: 支持螺钉压接端子、插接端子或印刷电路板连接。
    5. 环保材料: 符合REACH和RoHS标准,无毒无害。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备的紧急停止按钮
    - 机器控制系统中的信号指示灯
    - 过程控制设备的操作面板
    使用建议:
    - 在安装过程中,确保面板和印刷电路板的总公差不超过0.3毫米。
    - 为了保证操作顺畅,建议最小电路板厚度为1.6毫米。
    - 在实际应用中,可以结合其他传感器和控制器一起使用,提高系统的整体可靠性。

    兼容性和支持


    - 兼容性: ZB4BW16与Harmony XB4系列面板完全兼容,可与各种前端安装和双面安装模块配合使用。
    - 支持: 产品提供18个月的质量保证期,购买后可通过Schneider Electric获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 按钮无法正常复位
    - 解决办法: 检查按钮内部弹簧是否损坏或断裂,必要时更换新弹簧。

    2. 问题: 按钮灯不亮
    - 解决办法: 检查电源连接是否正常,检查灯泡是否完好无损,如有损坏请更换新的灯泡。
    3. 问题: 安装时难以对准孔位
    - 解决办法: 确保面板切割孔的直径精确到22.4毫米±0.1毫米,且切口位置和角度符合安装要求。

    总结和推荐


    总体而言,ZB4BW16是一款具备高可靠性、坚固耐用的按钮组件,适用于各种工业控制和自动化设备。其高防护等级和广泛的应用场景使其在市场上具有较强的竞争力。因此,我们强烈推荐此产品给所有需要高质量按钮组件的用户。

ZB4BW16厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB4BW16数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB4BW16 ZB4BW16数据手册

ZB4BW16封装设计

查看详情并下载
Symbol
Footprint
3D Model
