ZB5AW343概述


    产品简介

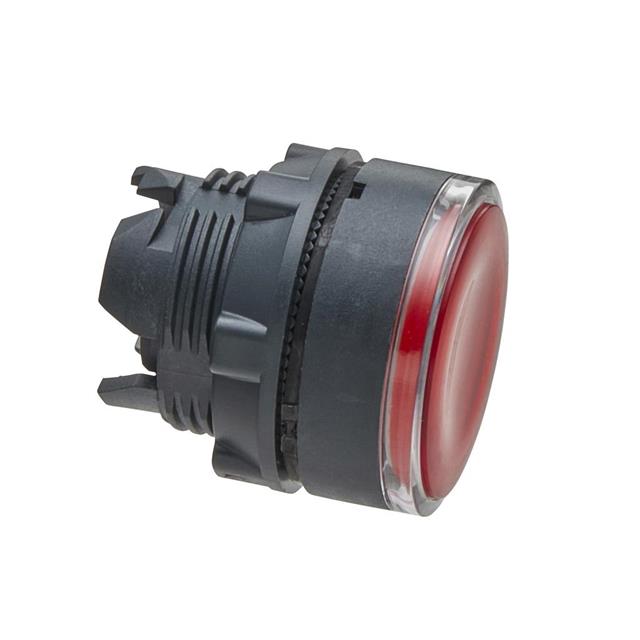

    ZB5AW343是一款来自施耐德电气的Harmony XB5系列中的指示按钮头,适用于需要高可靠性、高防护等级的应用场合。它采用塑料材质制成,具备防水、防尘及抗冲击的特点。产品安装直径为22毫米,按钮头颜色为红色,采用弹簧回弹操作模式,整体设计紧凑,适用于工业自动化、机械设备控制等领域。

    技术参数


    | 参数名称 | 描述 |

    | 产品类型 | 指示按钮头 |
    | 产品型号 | ZB5AW343 |
    | 安装直径 | 22 mm |
    | 颜色 | 红色 |
    | 操作方式 | 弹簧回弹 |
    | 工作温度范围 | -40...158°F (-40...70°C) |
    | IP防护等级 | IP66, IP67, IP69, IP69K |
    | 防护等级 | NEMA 13, NEMA 4X2 |
    | 机械寿命 | 10000000次循环 |
    | 电压类别 | Class II IEC 60536 |
    | 认证 | GL, LROS, BV, CSA, UL Listed, DNV |

    产品特点和优势


    - 高防护等级:符合IP66、IP67、IP69和IP69K标准,能够承受高压水洗和恶劣环境下的长期使用。
    - 长寿命设计:机械寿命高达1000万次循环,确保长时间稳定运行。
    - 安全认证齐全:产品通过多项国际认证,如GL、LROS、BV、CSA、UL Listed和DNV等,确保产品安全可靠。
    - 多样化接口选择:提供多种连接方式(螺纹夹持终端、插接式连接器或PCB安装),满足不同应用需求。

    应用案例和使用建议


    应用案例:ZB5AW343适用于各种工业自动化控制系统,如机床控制面板、机器人工作站等。例如,在一条生产线上的操作员控制面板中,安装多个指示按钮头,用于控制设备的启动、停止和其他操作。
    使用建议:
    1. 在安装前确认电路板最小厚度为1.6 mm,并根据推荐尺寸进行开孔。
    2. 为防止旋转,建议使用防旋转装置ZB5AZ902。
    3. 确保螺丝拧紧扭矩不超过0.6 N.m,避免过紧导致损坏。
    4. 对于复杂应用,考虑使用适配器ZBZ01•来简化安装过程。

    兼容性和支持


    - 兼容性:本产品支持螺纹夹持终端、插接式连接器或直接焊接在PCB上,适用于多种电气控制系统。
    - 支持:施耐德电气提供了18个月的产品保修期,并且官网提供详尽的技术文档和支持服务,方便用户进行查询和咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查电源连接是否正确,重新检查螺丝拧紧扭矩。 |
    | 按钮卡住 | 清理按钮内部灰尘或异物,检查安装是否稳固。 |
    | 密封不良 | 确认所有密封件安装正确,检查IP防护等级是否达标。 |

    总结和推荐


    总体而言,ZB5AW343是一款具有高防护等级、长寿命和广泛适用性的指示按钮头。它的多功能性和可靠性使其成为许多工业应用的理想选择。如果你正在寻找一款能够在恶劣环境下工作的高性能按钮头,我们强烈推荐这款产品。尽管价格稍高,但其出色的耐用性和安全性完全值得投资。
