SCHNEIDER/施耐德  ZB5FD306

ZB5FD306概述

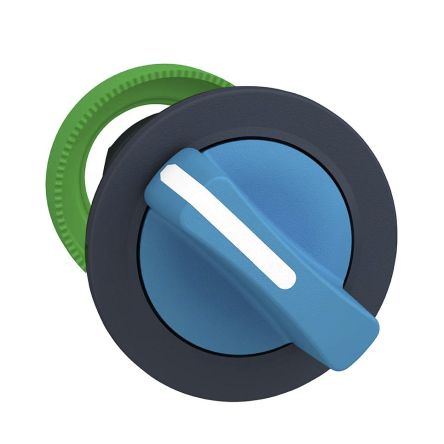

    ZB5FD306 Flush Mounted Blue Selector Switch Head

    1. 产品简介


    ZB5FD306是一款安装在面板上的选择开关头,专为工业自动化、建筑控制系统和其他需要高可靠性、耐用性的应用场景设计。它具备3个操作位置,可以进行旋转操作,并且每个位置之间的角度为±45°。该产品属于Harmony XB5系列,是一款非发光型选择开关,采用塑料材质的安装支架和蓝色标准手柄,适用于多种环境条件。

    2. 技术参数


    - 型号: ZB5FD306
    - 安装方式: 面板嵌入式安装(直径30mm)
    - 形状: 圆形
    - 颜色: 蓝色
    - 额定电流: 不适用(选择开关无内置电路)
    - 机械寿命: 1,000,000次循环
    - 电气组成代码:
    - C3: 最多6个接触点,使用单个前装块
    - C4: 最多6个接触点,使用单个和双个前装块
    - C5: 最多5个接触点,使用单个前装块
    - C6: 最多5个接触点,使用单个和双个前装块
    - C7: 最多4个接触点,使用单个前装块
    - C8: 最多4个接触点,使用单个和双个前装块
    - C9: 最多2个接触点,使用单个前装块
    - C11: 最多3个接触点,使用单个前装块
    - SF1: 最多3个接触点,使用单个前装块
    - SR1: 1个常开触点和1个常闭触点
    - C15: 1个常开触点、1个常闭触点、1个常开触点+常闭触点或1个常开触点+常开触点或1个常闭触点+常闭触点
    - 环境参数:
    - 存储温度范围: -40°C 至 70°C
    - 工作温度范围: -40°C 至 70°C
    - 防护等级: IP69, IP66, IP67
    - 耐压类别: II 类
    - 振动耐受性: 5 g(频率范围:2至500 Hz)
    - 冲击耐受性: 30 g(半正弦波加速度,持续时间:18 ms)
    - 认证:
    - EN/IEC 60947-5-4
    - JIS C 4520
    - CSA C22.2 No 14
    - UL 508
    - VDE 0660

    3. 产品特点和优势


    ZB5FD306选择开关头具有高可靠性和长寿命的特点。由于其采用了塑料材料,重量轻且坚固耐用。其独特的设计使其可以在严苛的环境下稳定工作,例如高湿度、高温、高振动和冲击环境。此外,ZB5FD306还通过了多项国际认证,如UL、VDE等,这保证了其在各种工业应用中的安全性和可靠性。

    4. 应用案例和使用建议


    ZB5FD306可广泛应用于需要精确控制和长期稳定的工业自动化系统中,例如机械设备的启动停止控制、工业机器人控制面板、建筑自动化系统等。为了确保最佳性能,建议根据实际需求选择合适的电气组成代码,并按照制造商的安装指南进行正确安装。对于高振动和冲击环境,建议对开关进行额外的固定措施以提高稳定性。

    5. 兼容性和支持


    ZB5FD306选择开关头是Harmony XB5系列的一部分,因此与该系列的其他部件兼容。制造商提供详尽的技术支持文档和用户手册,以帮助用户了解如何正确安装和使用该产品。此外,制造商还提供了在线支持服务和电话技术支持,以解决用户的疑问和问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常操作 | 检查开关的安装是否牢固,确保连接线正确连接并紧固。 |
    | 开关损坏 | 更换新的开关头,并检查是否遵循正确的安装步骤。 |
    | 接触不良 | 清理触点并重新安装,确保接触良好。 |

    7. 总结和推荐


    ZB5FD306是一款性能优异的选择开关头,适用于广泛的工业应用环境。其高可靠性和长寿命使得它在工业自动化和建筑控制系统的控制面板中表现出色。建议用户根据具体需求选择合适的电气组成代码,并严格按照制造商的安装指南进行安装。综合来看,这款选择开关头是一个值得推荐的产品。

ZB5FD306厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5FD306数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5FD306 ZB5FD306数据手册

ZB5FD306封装设计

查看详情并下载
Symbol
Footprint
3D Model
