ZB5AZ1025

产品分类:
产品描述:
供应商型号: ZB5AZ1025
供应商: TME
标准整包数: 1
SCHNEIDER/施耐德  ZB5AZ1025

ZB5AZ1025概述


    产品简介

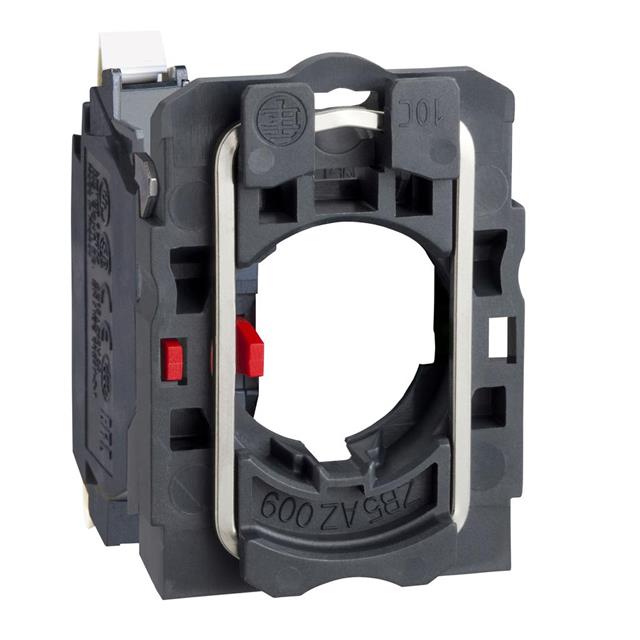

    ZB5AZ1025是一款22毫米按钮开关,属于Harmony ZB5系列。它由塑料基座和带夹具的接触块组成,内部具有一个常闭(NC)触点,采用弹簧端子连接方式。该产品主要用于各种自动化控制系统,是工业控制面板上常见的元件之一。它适用于需要高可靠性和耐用性的场景,例如工厂自动化、机械控制和船舶系统等。

    技术参数


    - 外形尺寸:
    - 高度:42 mm(1.65 英寸)
    - 宽度:30 mm(1.18 英寸)
    - 深度:32 mm(1.26 英寸)
    - 重量:
    - 净重:0.021 kg(0.05 美磅)
    - 触点:
    - 类型:1 NC
    - 触点材料:银合金(Ag/Ni)
    - 操作类型:慢断开
    - 电气参数:
    - 额定电流:未明确
    - 额定电压:未明确
    - 机械参数:
    - 操作行程:0.17 in(4.3 mm)
    - 操作力:2 N
    - 机械耐久性:10,000,000 次
    - 环境参数:
    - 存储温度范围:-40...70 °C(-40...158 °F)
    - 工作温度范围:-40...70 °C(-40...158 °F)
    - 防护等级:IP20
    - 标准:
    - EN/IEC 60947-1
    - UL 508
    - CSA C22.2 No 14
    - EN/IEC 60947-5-1
    - JIS C8201-5-1
    - EN/IEC 60947-5-4
    - JIS C8201-1
    - 认证:
    - DNV
    - LROS (Lloyds register of shipping)
    - GL
    - BV
    - UL
    - CSA
    - 抗震能力:
    - 振动抵抗:5 gn 2...500 Hz (IEC 60068-2-6)
    - 冲击抵抗:30 gn 18 ms(半正弦波加速度,IEC 60068-2-27)

    产品特点和优势


    1. 耐久性强:机械耐久性达到10,000,000次操作,确保长期可靠的性能。
    2. 环境适应性好:能够在-40到70°C的环境中稳定工作,适合多种恶劣条件下的应用。
    3. 安全认证齐全:通过多项国际和国家标准认证,保证产品的安全性和可靠性。
    4. 抗冲击能力强:能承受高达30 gn的冲击,适用于需要频繁操作和振动环境的应用场合。

    应用案例和使用建议


    - 应用案例:
    - 在工厂自动化系统中用于控制设备启动和停止。
    - 在船舶控制系统中作为紧急停机按钮。

    - 使用建议:
    - 为了防止旋转,建议使用防旋转板ZB5AZ902来固定按钮。
    - 确保面板切口直径为22.5 mm(22.3 mm 0 +0.4 mm),以实现最佳安装效果。
    - 在选择终端连接方式时,根据具体应用需求选择螺钉压接或快速连接器方式。

    兼容性和支持


    - 兼容性:
    - 可以与各种标准化的控制面板和系统兼容。
    - 支持螺钉压接、快速连接器及PCB焊接方式。

    - 支持信息:
    - 施耐德电气提供保修期为18个月。
    - 产品符合欧盟RoHS指令并声明无毒重金属。
    - 符合中国RoHS法规要求。

    常见问题与解决方案


    1. 问题:产品无法正确触发
    - 解决方案:检查面板切口尺寸是否符合标准,确认安装是否稳固。
    2. 问题:触点出现氧化现象
    - 解决方案:定期清洁触点,保持干燥清洁状态。
    3. 问题:产品寿命短
    - 解决方案:确保操作力适中,避免过度施力导致损坏。

    总结和推荐


    ZB5AZ1025是一款高度可靠且耐用的22毫米按钮开关,适用于多种工业控制环境。它的高性能和多功能特性使其在市场上具有显著的竞争优势。虽然它的一些具体电气参数如额定电流和电压没有在手册中明确说明,但考虑到其广泛的应用场景和全面的安全认证,仍值得推荐给需要此类组件的用户。在实际应用中,应注意按照建议进行正确的安装和维护,以充分发挥其性能优势。

ZB5AZ1025厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AZ1025数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AZ1025 ZB5AZ1025数据手册

ZB5AZ1025封装设计

查看详情并下载
Symbol
Footprint
3D Model
