LP1K09105BD

产品分类: 电路保护
产品描述:
供应商型号: 2201317
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LP1K09105BD

LP1K09105BD概述

    TeSys K 接触器技术手册

    产品简介

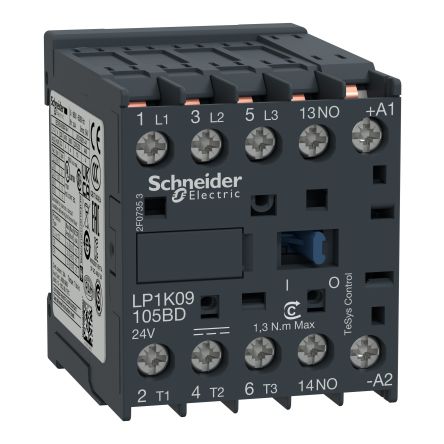

    TeSys K 系列接触器是施耐德电气(Schneider Electric)推出的一款适用于工业自动化领域的控制设备。该系列接触器采用3P(三极)设计,专为交流负载而设计,可广泛应用于电阻负载、电机控制等场合。它具有高可靠性和耐用性,符合多项国际标准,如EN/IEC 60947-4-1和UL 60947-4-1。该型号为LP1K09105BD,额定电流为9安培,适合于多种交流电压等级下的操作。

    技术参数


    - 主要参数:
    - 产品型号:LP1K09105BD
    - 类型:接触器
    - 主要用途:电阻负载、电机控制
    - 利用类别:AC-3、AC-3e、AC-1、AC-4
    - 极数描述:3P
    - 额定电压(Ue):<= 690 V AC <= 400 Hz
    - 额定电流(Ie):9 A(<60°C)@ <= 440 V AC(AC-3)
    - 控制电路电压(Uc):24 V DC
    - 控制电路类型:直流标准
    - 功率等级:2.2 kW 至 4 kW
    - 性能参数:
    - 最大切换电流:110 A AC
    - 短路耐受电流:90 A(50°C,1秒)
    - 防护等级:IP2X
    - 工作温度范围:-25…50 °C
    - 存储温度范围:-50…80 °C
    - 海拔高度:2000米(无需降容)
    - 绝缘特性:
    - 绝缘电压(Ui):600 V(电源电路), 690 V(信号电路)
    - 绝缘电阻:> 10 MΩ(信号电路)
    - 额定冲击耐受电压:8 kV
    - 环境适应性:符合 EN/IEC 60947-4-1 和 UL 60947-4-1 标准

    产品特点和优势


    1. 高可靠性:TeSys K 系列接触器的设计确保了卓越的机械和电气寿命。在不同负载条件下的高可靠性能使其成为工业应用的理想选择。
    2. 宽工作范围:能够适应广泛的电压和电流范围,适用于不同类型的负载。
    3. 紧凑设计:尺寸紧凑,便于安装和布局,节省空间。
    4. 环保合规:符合RoHS和REACH标准,具备绿色产品标识(Green Premium),环保性能优异。
    5. 兼容性强:可与其他电气设备和控制系统无缝集成,易于维护和升级。

    应用案例和使用建议


    1. 应用场景:
    - 电机控制:适合于中小功率电机的启动和停止控制。
    - 电阻负载:适用于需要频繁开关的电阻负载控制。
    - 自动控制系统:在各种自动化系统中作为关键控制部件使用。
    2. 使用建议:
    - 在安装前,请确保所有接线正确无误,避免短路或过载。
    - 定期检查接触器的工作状态,特别是辅助触点和主触点的磨损情况。
    - 使用过程中注意散热,避免长时间过载运行导致过热损坏。

    兼容性和支持


    - 兼容性:该接触器与其他施耐德电气的产品兼容,可以方便地集成到现有的控制系统中。
    - 支持服务:施耐德电气提供18个月的质量保证,同时还提供了详细的用户手册和技术支持服务,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:接触器无法正常工作。
    - 解决方案:检查接线是否正确,确保电源电压在规定范围内。若仍无法工作,联系技术支持进行诊断。

    2. 问题:接触器产生异常噪音。
    - 解决方案:检查电源电压是否稳定,检查是否有机械干扰。如有必要,调整接触器位置或清洁相关部件。

    3. 问题:接触器触点出现烧蚀。
    - 解决方案:更换新的触点或整个接触器。定期检查触点状况,及时进行维护。

    总结和推荐


    TeSys K 系列接触器是一款集高性能、高可靠性于一体的工业控制设备。它在多种应用场合中表现出色,尤其是在电机控制和电阻负载方面。施耐德电气提供的优质售后服务和支持使得这款产品在市场上具有很强的竞争力。因此,强烈推荐使用TeSys K系列接触器,特别是在需要高性能和高可靠性的工业环境中。
